Раздвижная гайка
Иллюстрации
Реферат

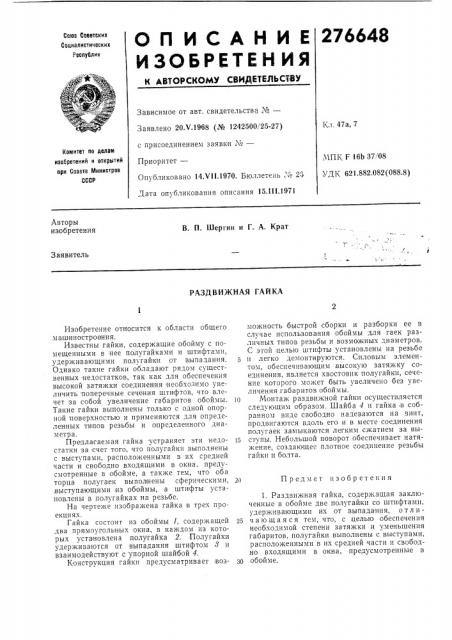

О Л И С А Н И Е 276648
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства Я—
Заявлено 20.Ч.1968 (№ 1242500/25-27) с присоединением заявки ¹â€”
Приоритет—
Опубликовано 14.YI 1.1970. Бюллетень . и 2i
Дата опубликования описания 15.l.ll.1971
Кл. 47а, 7
Комитет по делам изобретений н открытий при Совете Министров
СССР
МПК F 16Ь 37/08
УДК 621.882.082(088.8) Авторы изобретения
В. П. Шергин и Г. А. Крат
Заявитель
РАЗДВИЖНАЯ ГАЙКА
Предмет изобретения
2д
Изобретение относится к области общего ,машиностроения.
Известны гайки, содержащие обойму с помещенными в нее полугайками и штифтами, удерживающими полугайк и от выпадания.
Однако такие гайки обладают рядом существенных недостатков, так как для обеспечения высокой затяжки соединения необходимо увеличить поперечные сечения штифтов, что влечет за собой увеличение габаритов обоймы.
Такие гайки выполнены только с одной опорной поверхностью и применяются для определенных типов резьбы и определенного диаметра.
Предла гаемая гайка устраняет эти недостатки за счет того, что полугайки выполнены с выступами, расположенными в их средней части и свободно входящими в окна, предусмотренные в о бойме, а также тем, что оба торца полугаек выполнены сферическими, выступающими из обоймы, а штифты установлены в полугайках на резьбе.
На чертехке изображена гайка в трех проекциях.
Гайка состоит из обоймы 1, содержащей .два прямоугольных окна, в каждом из которых установлена полугайка 2. Полугайки удерживаются от выпадания штифтом 3 и взаимодействуют с упорной шайбой 4.
Конструкция гайки предусматривает возможность быстрой сборки и разборки ее в случае использования обоймы для гаек различных типов резьбы и возможных диаметров.
С этой целью штифты установлены на резьбе и легко демонтируются. Силовым элементом, обеспечивающим, высокую затяжку соединения, является хвостовик полугайки, сечение которого может быть увеличено без увеличения габаритов обоймы.
lo Монтаж раздвижной гайки осуществляется следующим образом. Шайба 4 и гайка в собранном виде свободно надеваются на винт, продвигаются вдоль его и в месте соединения полугаек замыкаются легким сжатием за вы15 ступы. Небольшой поворот обеспечивает натяжение, создающее плотное соединение резьбы гайки и болта.
1. Раздвижная гайка, содержащая заключенные в обойме две полугайки со штифтами, удерживающими их от выпадания, о т л и—
25 ч а ю щ а я с я тем, что, с,целью обеспечения необходимой степени затяжки и уменьшения габаритов, полугайки выполнены с выступами, расположенными в их средней части и свободно входящими в окна, предусмотренные в зп обойме.
276648
Составитель В. Холодкова
Редактор Н. Г. Михайлова Техред А. А. Камышиикова Корректор А. П. Васильева
Заказ 69! Тираж 480 Подписно .
ЦНИИПИ Комитета по делам пзобретепий и открьгиш прп Совете Мп; петров СССР
Москва, К-35, Раушскак иаб., д. 4 5
Типография Мв 24 Главполпграфпрома, Москва, Г-l9, ул. Маркса — Энгельса, 14
2. Гайка по п. 1, отличающаяся тем, что оба торца полугаек выполнены сферическим и, выступающими из обоймы.
3. Гайка по пп. 1 и 2, отличающаяся тем, что штифты установлены в полугайках на резьбе.
