Способ электролитического кадмирования
Иллюстрации
Реферат

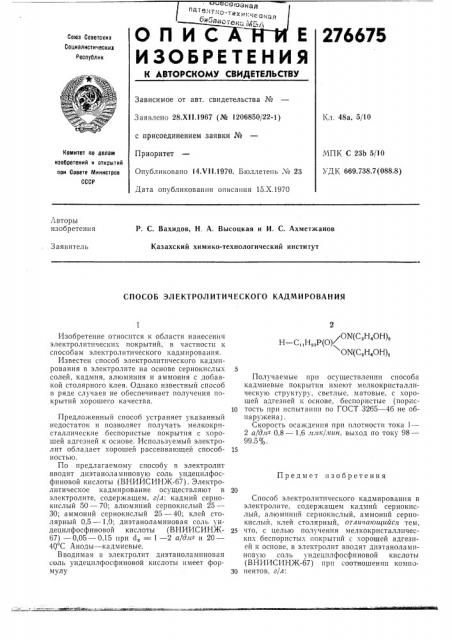

оо ознад пегтеитч ко т,"ех тт t u
ОЛИС Е
ИЗОБРЕТЕНИЯ
276675
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 28.Х11.1967 (№ 1206850/22-1) с присоединением заявки №
Приоритет
Опубликовано 14Х11.1970. Ьюллетень ¹ 23
Дата опубликования описания 15.Х.1970
Кл. 48а, 5/10.ЧПК С 23Ь 5/10
УДK 669.738.7(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
P. С. Вахидов, Н. А. Высоцкая и И. С. Ахметжанов
Казахский химико-технологический институт
Заявитель
СПОСОБ ЭЛЕКТРОЛ ИТИЧЕСКОГО КАДМИ РОВАН ИЯ
Получаемые при осуществлении способа кадмиевые покрытия имеют мелкокристаллическую структуру, светлые, матовые, с хорошей адгезией к основе, беспористые (порис10 тость при испытании Ilo ГОСТ 3265 — 46 не оби а ружен a, .
Скорость осаждения при плотности тока 1—
2 а/длт- 0,8 — 1,6 ллк/лтн, выход по току 98—
99 5%.
Предмет изобретения
Способ электролитпческого кадмирования в электролите, содержащем кадътий сернокислый, алюминий сернокислый, аммоний сернокислый, клей столярный, отличающийся тем, 25 что, с целью получения мелкокристалл ческпх беспористых покрытий с хорошей адгезией к основе, в электролит вводят диэтаноламиновую соль ундецилфосфн новой кислоты (ВНИИСИН5К-67) прп -оотношении компо30 нентов, г/л:
Изобретение относится к области нанесения электролитических покрытий, в частности к способам электролитического кадмирования.
Известен способ электролитпческого кадмирования в электролите на основе сернокислых солей, кадмия, алюминия и аммония с добавкой столярного клея. Однако известный способ в ряде случаев не обеспечивает получения покрытий хорошего качества.
Предложенный способ устраняет указанный недостаток и позволяет получать мелкокристаллические беспористые покрытия с хорошей адгезией к основе. Используемый электролит обладает хорошей рассеивающей способностью.
По п редлагаемому способу в электролит вводят диэтаноламиновую соль ундецилфосфиновой кислоты (ВНИИСИН>К-67). Электролитическое кадмирование осуществляют в электролите, содержащем, г/л: кадмий сернокислый 50 — 70; алюминий сернокислый 25—
30; аммоний сернокислый 25 40; клей столярный 0,5 — 1,0; диэтаноламиновая соль ундецилфосфиновой кислоты (ВНИИСИН)К67) — 0,05 — 0,15 при d, = 1 — 2 а/дате и 20—
4() C Аноды — кадмиевые.
Вводимая в электролит диэтанолампновая соль ундецилфосфиновой кислоты имеет формулу
H — С „Н,,P(0) оы(с,н,он) «ox(c,н,он)»
276675
50 — 70
25 — 30
25 — 40
0,5 — 1,0
Составитель Е. Кубасова Редактор Т. Зубкова Корректор Л. И. Гаврилова
Заказ 2877/13 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Мииис-рсп СССР
Москва, Ж-35, Раушская паб., д 4/5
Типография, пр. Сапунова, 2
Кадмий сернокислый
Ллюминий сернокислый
Аммоний сернокислый
Клей столярный
Диэтанола миновая соль ундецилфосфиновой кислоты (ВНИИСИН К-67) 0,05 — 0,15 и процесс ведут прп катодной плотности тока
1 — 2 а/дл- и температуре 20 — 40 С.
