Автомат для гальванических покрытий деталей

Автомат для гальванических покрытий деталей

Иллюстрации

Показать все

Реферат

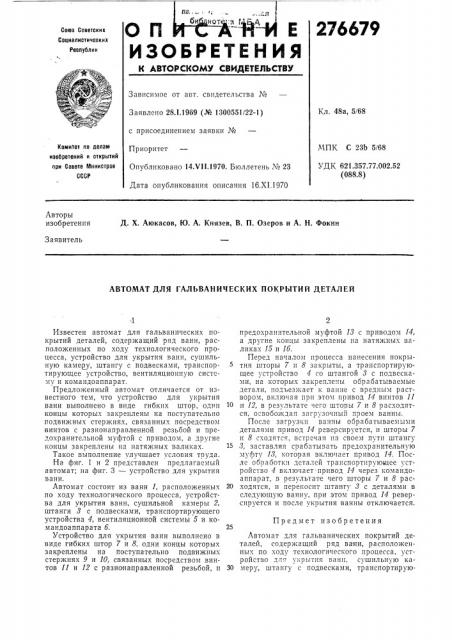

276679

О П

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 48а, 5/68

Заявлено 28Л.1969 (№ 1300551/22-1) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 23Ь 5/68

УДК 621.357.77.002.52 (088.8) Опубликовано 14. т/!1.1970, Бюллетень ¹ 23

Дата опубликования описания 16.XI.1970

Авторы изобретения

Д. Х. Аюкасов, Ю. А. Князев, В. П. Озеров и А. H. Фокин

Заявитель

АВТОМАТ ДЛЯ ГАЛЬВАНИЧЕСКИХ ПОКРЪ|ТИЙ ДЕТАЛЕЙ

Предмет изобретения

Известен автомат для гальванических покрытий деталей, содержащий ряд ванн, расположенных по ходу технологического процесса, устройство для укрытия ванн, сушильную камеру, штангу с подвесками, транспортирующее устройство, вентиляционную систему и командоаппарат.

Предложенный автомат отличается от известного тем, что устройство для укрытия ванн выполнено в виде гибких штор, одни концы которых закреплены на поступательно подвижных стержнях, связанных посредством винтов с разнонаправленной резьбой и предохраните IbHOH муфтой с приводом, а другие концы закреплены на натяжных валиках.

Такое выполнение улучшает условия труда.

На фиг. 1 и 2 представлен предлагаемый автомат; на фиг. 3 — устройство для укрытия ванн.

Автомат состоит из ванн 1, расположенных по ходу технологического процесса, устройства для укрытия ванн, сушильной камеры 2, штанги 8 с подвесками, транспортирующего устройства 4, вентиляционной системы 5 и командоаппарата б.

Устройство для укрытия ванн выполнено в виде гибких штор 7 и 8, одни концы которых закреплены на поступательно подвижных стержнях 9 и 10, связанных посредством винтов 11 и 12 с разнонаправленной резьбой, и предохранительной муфтой 13 с приводом И, а другие концы закреплены на натяжных валиках 15 и 1б.

Перед началом процесса нанесения покрытия шторы 7 и 8 закрыты, а транспортирующее устройство 4 со штангой 8 с подвесками, на которых закреплены обрабатываемые детали, подъезжает к ванне с вредным раствором, включая прн этом привод 14 винтов 11

10 и 12, в результате чего шторы 7 и 8 расходятся, освобождая загрузочный проем ванны.

После загрузки ванны оорабатываемымн деталями привод 14 реверсируется, и шторы 7 н 8 сходятся, встречая на своем пути штангу

15 3, заставляя срабатывать предохранительную муфту И, которая включает привод 14. После обраоотки деталей транспортирующее устройство 4 включает. привод И через командоаппарат, в резучьтате чего шторы 7 и 8 рас20 ходятся, и переносит штангу 8 с деталями в следующую ванну, при этом привод 14 реверсируется и после укрытия ванны отключается.

Автомат для гальванических покрытий деталей, содержащий ряд ванн, расположенных по ходу технологического процесса, устройство дл укрытия ванн, сушильную ка30 меру, штангу с подвесками, транспортирую276679

Составитель И. Резник

Редактор Т. И. Зубкова Техред А. А. Камышникова

Корректоры: О. A. Лапшина и В. В. Чаклина

Заказ 3262/i4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
