Способ коррозионных испытаний
Иллюстрации
Реферат

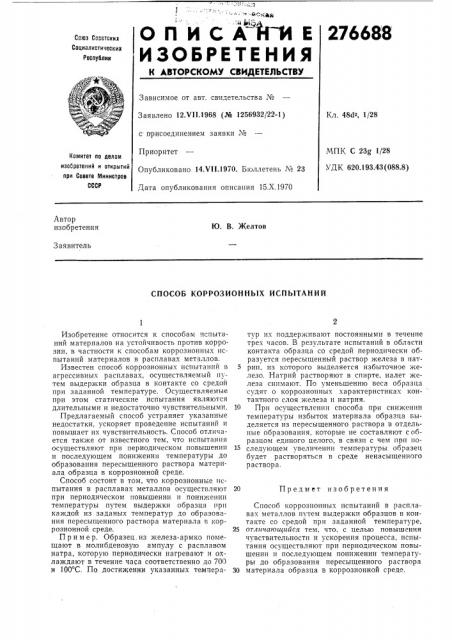

276688
ОПИС Е
ИЗОБРЕТЕНИЯ
Союз Сосетских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства _#_o
Заявлено 12.VII.1968 (Ф 1256932/22-1) с присоединением заявки Ме
Приоритет
Опубликовано 14Х!1.1970. Бюллетень М 23
Дата опубликования описания 15.Х.1970
Кл. 48d -, 1/28
МПК С 23g 1/28
УДК 620.193.43 (088.8) Комитет по делам изобретений и открытий при Совете Мииистрое
СССР
Автор изобретения
Ю. В. Желтов
Заявитель
СПОСОБ КОРРОЗИОННЫХ ИСПЫТАНИЙ
Изобретение относится к способам испытаний материалов на устойчивость против коррозии, в частности к способам коррозионных испытаний материалов в расплавах металлов.
Известен способ коррозионных испытаний в агрессивных расплавах, осуществляемый путем выдержки образца в контакте со средои при заданной температуре. Осуществляемые при этом статические испытания являются длительными и недостаточно чувствительными.
Предлагаемый способ устраняет указанные недостатки, ускоряет проведение испытаний и повышает их чувствительность. Способ отличается также от известного тем, что испытания осуществляют при периодическом повышении и последующем понижении температуры до образования пересыщенного раствора материала образца в коррозионной среде.
Способ состоит в том, что коррозионные испытания в расплавах металлов осуществляют при периодическом повышении и понижении температуры путем выдержки образца прп каждой из заданых температур до образования пересыщенного раствора материала в коррозионной среде.
Пример. Образец. из железа-армко помещают в молибденовую ампулу с расплавом натра, которую периодически нагревают и охлаждают в течение часа соответственно до 700 и 100 С. По достижении указанных температур их поддерживают постоянными в течение трех часов. В результате испытаний в области контакта образца со средой периодически образуется пересыщенный раствор железа в патрии, из которого выделяется избыточное железо. Натрий растворяют в спирте, налет железа снимают, По уменьшению веса образца судят о коррозионных характеристиках контактного слоя железа и натрия.
10 При осуществлении способа при снижении температуры избыток материала образца выделяется из пересыщенного раствора в отдельные образования, которые не составляют с образцом единого целого, в связи с чем при 11015 следующем увеличении температуры образец будет растворяться в среде ненасьпценного раствора.
20 Предмет изобретения
Способ коррозпонных испытаний в расплавах металлов путем выдержки образцов в контакте со средой при заданной температуре, 25 отличающийся тем, что. с целью повышения чувствительности и ускорения процесса, испытания осуществляют при периодическом повышении и последующем понижении температуры до образования пересыщенного раствора
30 материала образца в коррозионной среде.
