Реферат

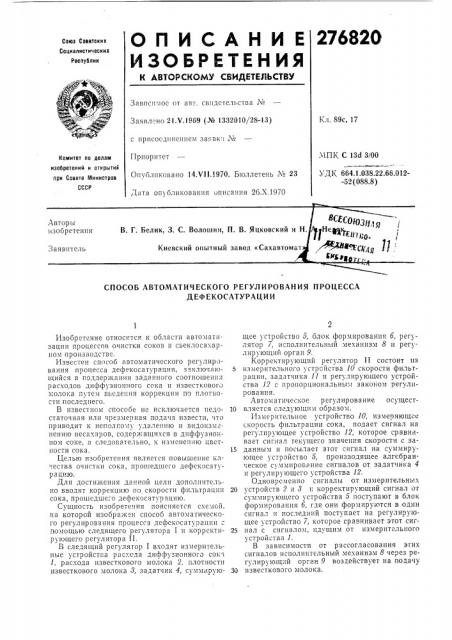

27682О

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 89с, 17

Заявлено 21.V.1969 (№ 1332010/28-!3) с присоединением заявк i ¹

МПК С 13d 3/00

Приоритет

Опубликовано 14.VII.1970. Бюллетень ¹ 23

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 664.1.038.22.66.012-52 (088.8) Дата ог» бликования описания 26.Х.1970

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА

ДЕФЕКОСАТУРАЦИ И щее устройство 5, блок формирования 6, pcróлятор 7, исполнительный механизм 8 и регулирующий орган 9.

Корректирующий регулятор I I состоит из измерительного устройства 10 скорости фильтрации, задатчика 11 и регулирующего устройства 12 с пропорциональным законом регулирования.

Автоматическое регулирование осущесг10 вляется следующи:» образом.

Измерительное устройство 10, измеряющее скорость фильтрации сока, подает сигнал на регулирующее устройство 12, которое сравнивает сигнал текущего значения скорости с за15 данным и посылает этот сигнал на суммирующее устройство 5, производящее алгебраическое суммирование сигналов от задатчика 4 и регулирующего устройства 12.

Одновременно сигналы от измерительных

20 устройств 2» 8 н корректирующий сигнал or суммирующего устройства 5 поступают в блок формирования б, где они формируются в один сигнал и последний поступает на регулирующее устройство 7, которое сравнивает этот сиг25 нал с сигналом, идугцим от измерительного устройства 1.

В зависимости от рассогласования эгих сигналов исполнительный механизм 8 через регулирующий орган 9 воздействует на .подачу

30 известкового молока.

Изобретение относится к области автоматизации процессов очистки coKOB B свеклосахарном производстве.

Известен способ автоматического регулирования процесса дефекосатурации, заключающийся в поддержании задBpíoão соотноше»ия расходов диффузионного сока и известкового х:QJIOI. путем BLñäåíèë коррекции по плотности последнего.

В известном способе не исключается недостаточная или черезмерная пода IH извести, что приводит к неполному удалению и видоизменению несахаров, содержащихся в диффузионном соке, а следовательно, к изменению цветпости сока.

Целью изобретения является повышение ка.ества очистки сока, прошедшего дефскосатурацию.

Для достижения данной цели дополнительно вводят коррекцию по скорости фильтрации сока, прошедшего дефекосатурацию.

Сущность изобретения поясняется схемой. на которой изображеH способ автоматического регулирования процесса дефекосатурации с помощью следящего регулятора 1 и корректирующего регулятора II.

В следящий регулягор 1 входят измерительные устройстьа рас. .ода диффузионного сока

1, расхода известкового молока 2, плотности известкового молока 8, задатчик 4, суммирую276820

Предмет изооретения

Составитель Т. Попова

Тсхред А. А. Камышникова

Корректорьс Г. А. Уманец и В. И. Жолудева

Редактор E. Xopuua

Заказ 2895j8 Тираж 480 Подписно .

ЦНИИПИ Комитета по делам изобретений и о|крьпий при Совете Минисгров СССР

Москва, уК-35, Раушская иаб., д. 4, 5

Типография, пр. Сапунова, 2

Способ автоматического регулирования процесса дефекосатурации, заключающийся в поддержании заданного ссотношения расходов диффузионного сока и известкового молока путем введения коррекции по плотности госледнего, отличающийся тем, что, с целью повышения качества очистки сока, прошедшего дефекосатурацию, дополнительно вводят кор5 рекцию по скорости фильтрации.
