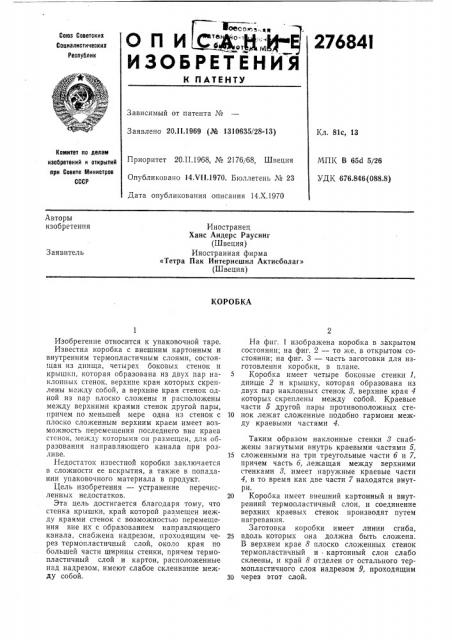

ОП И С;ф„ ., ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

276841

К ПАТЕНТУ

Заявлено 20.!!.1969 (№ 1310635/28-13) Кл. 81с, 13

Комитет по делввт изобретений и открытий при Совете Министров

СССР

Приоритет 20.П.1968, № 2176/68, Швеция

Опубликовано 14. т/!!.1970. Бюллетень № 23

Дата опубликования описания 14.Х.1970

МПК В 65d 5/26

УДК 676.846(088.8) Авторы изобретения

Иностранец

Ханс Андерс Раусинг (Швеция) Иностранная фирма

«Тетра Пак Интернешнл Актиеболаг» (Швеция) Заявитель

КОРОБКА

Зависимый от патента №

Изобретение относится к упаковочной таре.

Известна коробка с внешним картонным и внутренним термопластичным слоями, состоящая из днища, четырех боковых стенок и крышки, которая образована из двух пар наклонных стенок, верхние края которых скреплены между собой, а верхние края стенок одной из пар плоско сложены и расположены между верхними краями стенок другой пары, причем по меньшей мере одна из стенок с плоско сложенным верхним краем имеет возможность перемещения последнего вне краев стенок, между которыми он размещен, для образования направляющего канала при розливе.

Недостаток известной коробки заключается в сложности ее вскрытия, а также в попадании упаковочного материала в продукт.

Цель изобретения — устранение перечисленных недостатков.

Эта цель достигается благодаря тому, что стенка крышки, край которой размещен между краями стенок с возможностью перемещения вне их с образованием направляющего канала, снабжена надрезом, проходящим через термопластичный слой, около края по большей части ширины стенки, причем термопластичный слой и картон, расположенные над надрезом, имеют слабое склеивание между собой.

На фиг. 1 изображена коробка в закрытом состоянии; на фиг. 2 — то же, в открытом состоянии; на фиг. 3 — часть заготовки для изготовления коробки, в плане.

5 Коробка имеет четыре боковые стенки 1, днище 2 ч крышку, которая образована из двух пар наклонных стенок 8, верхние края 4 которых скреплены между собой. Краевые части 5 другой пары противоположных сте10 нок лежат сложенные подобно гармони между краевыми частями 4.

Таким образом наклонные стенки 8 снабжены загнутыми внутрь краевыми частями 5, 15 сложенными на три треугольные части б и 7, причем часть б, лежащая между верхними стенками 8, имеет наружные краевые части

4, в то время как две части 7 находятся внутри.

20 Коробка имеет внешний картонный и внутренний термопластичный слои, и соединение верхних краевых стенок производят путем нагревания.

Заготовка коробки имеет линии сгиба, 2S вдоль которых она должна быть сложена.

В верхнем крае 8 плоско сложенных стенок термопластичный и . картонный слои слабо склеены, и край 8 отделен от остального термопластичного слоя надрезом 9, проходящим

З0 через этот слой.

276843

+us 2

9 иг. l

7 8 9 фиг.3

Заказ 2897/18

Тира>к 480

Типография, пр. Сапунова, 2

Подписное

При открытии коробки ее надрывают по надрезу 9, после чего сложенная внутрь краевая часть вытягивается, образуя направляющий канал для розлива.

Предмет изобретения

Коробка с внешним картонным и внутренним термопластичным слоями, состоящая из днища, четырех боковых стенок и крышки, которая образована из двух пар наклонных стенок, верхние края которых скреплены между собой, а верхние края стенок одной из пар плоско сложены и расположены между верхними краями стенок другой пары, причем по меньшей мере одна из стенок с плоско сложенным верхним краем имеет возможность перемещения последнего вне краев стенок, между которыми он размещен, для образования направляющего канала при розливе, от5 лпчаюи(аяся тем, что, с целью облегчения се вскрытия и предствращения попадания упаковочного материала в продукт, степка крышки, край которой размещен между краямп стенок с возмо>кпостыо перемещения вне их

10 " образованием направляющего канала, снабжена надрезом, проходящим через термопластичный слой, около края по большей части шнрипь; стенки, причем термопластичный слой и картон, расположенные над надрезом, пме15 ют слабое склеивание между собой.
