Реферат

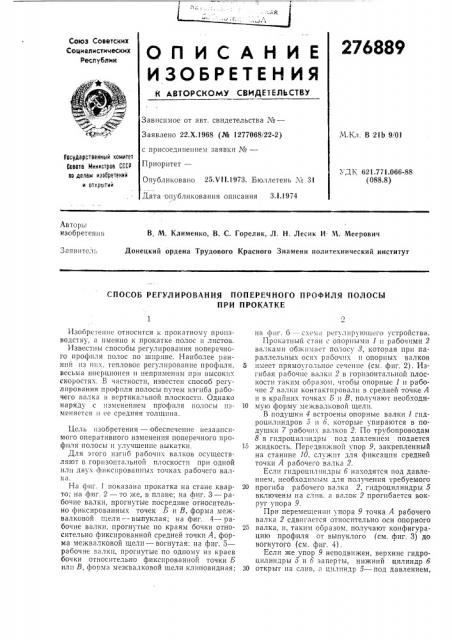

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

276889

Зависимое от авт. свидетельства №вЂ”

Заявлено 22,Х.1968 (№ 1277068/22-2) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.V11.1973. Бюллетень № 3!

Дата:опубликования описания З.I.1974

М.Кл. В 21Ь 9/01

Государственный комитет

Саввтв Министров СССР пв делам иэооретений и открытий

УДК 621.771.066-88 (088.8) Авторы изобретения

В. М. Клименко, В. С. Горелик. Л. Н. Лесик И.,ч. Меерович

Донецкий ордена Трудового Красного Знамени политехнический институт

Заяви гель

СПОСОБ РЕГУЛИРОВАНИЯ ПОПЕРЕЧНОГО ПРОФИЛЯ ПОЛОСЫ

ПРИ ПРОКАТКЕ

Изобретение относится к прокатному производству, а именно к прокатке полос и листов.

Известны способы регулирования поперечного профиля полос по ширине. Наиболее ранний из них, тепловое регулирование профиля. весьма инерционсн и неприменим при высоких скоростях. В частности, известен способ регулирования профиля полосы путем изгиба рабочего валка в вертикальной плоскости. Однако наряду . с изменением профиля полосы изменяется и ее средняя толщина.

Цель изобретения †-обеспечение независимого оперативного изменения поперечного профиля полосы и улучшение выкатки.

Для этого изгиб рабочих валков осуществляют в горизонтальной плоскости при одной или двух фиксированных точках рабочего валка.

На фиг. 1 показана прокатка на стане кварто; на фиг. 2 — то же, в плане; на фиг. 3 — рабочие валки, прогнутые посредине относительно фиксированных точек Б и В, форма межвалковой щели — выпуклая; на фиг. 4 — рабочие валки, прогнутые по краям бочки относительно фиксированной средней точки А, форма межвалковой щели — вогнутая: на фнг. 5— рабочие валки, прогнутые по одному из краев бочки относительно фиксированной точки Б или В, форма межвалковой щели клиновидная; ня фиг. 6 схема регулирующего устройства.

Прокатный стан с опорными 1 и рабочими 2 валками обжимает полосу 8, которая при параллельных осях рабочих и опорных валков

5 имеет прямоугольное сечение (см. фиг. 2). Изгибая рабочие валки 2 в горизонтальной плоскости таким образом. чтобы опорные 1 и рабочие 2 валки контактировали в средней точке А и в крайних точках Б и В, получают необходи10 мую форму межвалковой щели.

В подушки 4 встроены опорные валки 1 гидроцилиндров б и б, которые упираются в подушки 7 рабочих валков 2. По трубопроводам

8 в гидроцилиндры под давлением подается

15 жидкость. Передвижной упор 9, закрепленный на станине 10, служит для фиксации средней точки А рабочего валка 2.

Если гидроцилиндры б находятся под давлением, необходимым зля получения требуемого

20 прогиба рабочего валка 2, гидроцилиндры 5 включены на слив. а валок 2 прогибается вокруг упора 9.

При перемещении упора 9 точка А рабочего валка 2 сдвигается относительно оси опорного

25 валка, и, таким образом, получают конфигурацию профиля от выпуклого (см. фиг. 3) до вогнутого (см. фиг. 4).

Если же упор 9 неподвижен, верхние гидроцилиндры б и б заперты, нижний цилиндр б

30 открыт на слив, я цилиндр б — под давлением, 276889 иг

Ог. 3! р1 Риг И г

l иг 2

Фиг S точка В валка 2 прогибается относительно точки Б.

По предлагаемому способу возможна оперативная регулировка только профиля полосы без затрагивания ее средней толщиньи

Предмет изобретения

Способ регулирования поперечного профиля полосы при прокатке, например, в стане кварто, отличающийся тем, что, с цельк ооеспечения независимого оперативного из менения поперечного профиля полосы и улуч5 пения выкатки, изгиб рабочих валков произВОдят В ГоризонтальнОЙ плоскости при ОдноЙ или двух фиксированных точках рабочегс валка.

276889 б Риг б
