Реферат



276984

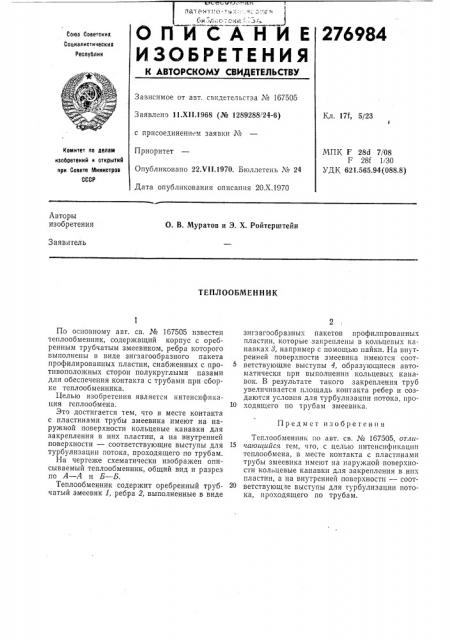

СПИ САНИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Респуелик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹ 167505

Заявлено 11.Х11.1968 (№ 1289288!24-6) с присоединением заявки ¹

Приоритет

Опубликовано 22Х!1.1970. Бюллетень ¹ 24

Дата опубликования описания 20.Х.1970

Кл. 17f, 5/23 г

МПК F 28d 7/08

F 28f 1!30

УДК 621.565.94 (088.8) Комитет по делам изаоретеиий и открытий при Совете Министров

СССР

Авторы изобретения

О. В. Муратов и Э. Х. Ройтерштейн

Заявитель

ТЕПЛООБМЕН H ИК

По основному авт. св. № 1б7505 известен теплообменник, содержащий корпус с оребренным трубчатым змеевиком, ребра которого выполнены в виде зигзагообразного пакета профилированных пластин, снабженных с противоположных сторон полукруглыми пазами для обеспечения контакта с трубами при сборке теплообменника.

1!елью изобретения является интенсификация геплообмена.

Это достигается тем, что в месте контакта с пластинами трубы змеевика имеют на наружной поверхности кольцевые канавки для закрепления в них пластин, а на внутренней поверхности — соответствующие выступы для турбулизации потока, проходящего по трубам.

На чертеже схематически изображен описываемый теплообменник, общий вид и разрез по А — А и Б — Б.

Теплообменник содержит оребренный трубчатый змеевик 1, ребра 2, выполненные в виде зигзагообразных пакетов профилированных пластин, которые закреплены в кольцевых канавка 8, например с помощью пайки. На внутренней поверхности змеевика имеются соответствующие выступы 4, образующиеся автоматически при выполнении кольцевых канавок. В результате такого закрепления труб увеличивается площадь контакта ребер и создаются условия для турбулизации потока, про10 ходящего по трубам змеевика.

Предмет изобретения

Теплообменник по авт. св. № 167505, от ггг15 чаюигийся тем, чго, с целью интенсификации теплообмена, в месте контакта с пластинами трубы змеевика имеют на наружной поверхности кольцевые канавки для закрепления в них пластин, а на внутренней поверхности — соот20 ветствующяе выступы для турбулизации потока, проходящего по трубам.

Составитель Ю. о1артынчик

Техред А. А. Камышиикова Корректор О. Б. Тюрина

Редактор Е. Кравцова

Типография, пр, Сапунова, 2

Заказ 3037/13 Тираж 480 Подписное

ЦНИИП11 Коьиитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5
