Способ обработки воды ядерного реактора

Способ обработки воды ядерного реактора

Иллюстрации

Показать все

Реферат

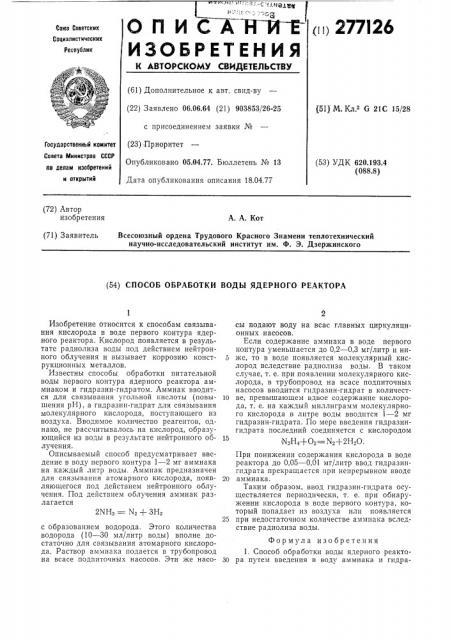

(i i) 277l26

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06,64 (21) 903853/26-25 с присоединением заявки № (51) М. Кл. G 21С 15/28

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 18.04.77 (53) УДК 620.193.4 (088.8) (72) Автор изобретения

А. А. Кот

Всесоюзный ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф. Э. Дзержинского (71) Заявитель (54) СПОСОБ ОБРАБОТКИ ВОДЫ ЯДЕРНОГО РЕАКТОРА

2ХНз = iUg+ ЗН

Государственный комитет (23) Приоритет

Изобретение относится к способам связывания кислорода в воде первого контура ядерного реактора. Кислород появляется в результате радиолиза воды под действием нейтронного облучения и вызывает коррозию конструкционных металлов.

Известны способы обработки питательной воды первого контура ядерного реактора аммиаком и гидразин-гидратом. Аммиак вводится для связывания угольной кислоты (повышения рН), а гидразин-гидрат для связывания молекулярного кислорода, поступающего из воздуха. Вводимое количество реагентов, однако, не рассчитывалось на кислород, образующийся из воды в результате нейтронного облучения.

Описываемый способ предусматривает введение в воду первого контура 1 — 2 мг аммиака на каждый литр воды. Аммиак предназначен для связывания атомарного кислорода, появляющегося под действием нейтронного облучения. Под действием облучения аммиак разлагается с образованием водорода. Этого количества водорода (10 — 30 мл/литр воды) вполне достаточно для связывания атомарного кислорода. Раствор аммиака подается в трубопровод на всасе подпиточных насосов. Эти же насосы подают воду на всас главных циркуляционных насосов.

Если содержание аммиака в воде первого контура уменьшается до 0,2 — 0,3 мг/литр и ни5 же, то в воде появляется молекулярный кислород вследствие радиолиза воды. В таком случае, т. е. при появлении молекулярного кислорода, в трубопровод на всасе подпиточных насосов вводится гидразин-гидрат в количестl0 ве, превышающем вдвое содержание кислорода, т. е. на каждый миллиграмм молекулярного кислорода в литре воды вводится 1 — 2 мг гидразин-гидрата. По мере введения гидразингидрата последний соединяется с кислородом

КаН4+0 — Ng+2HgO.

При понижении содержания кислорода в воде реактора до 0,05 — 0,01 мг/литр ввод гидразингидрата прекращается при непрерывном вводе

20 аммиака.

Таким образом, ввод гидразин-гидрата осуществляется периодически, т. е. при обнаружении кислорода в воде первого контура, который попадает из воздуха или появляется

25 при недостаточном количестве аммиака вследствие радиолиза воды.

Формула изобретения

1. Способ обработки воды ядерного реакто30 ра путем введения в воду аммиака и гидра277126

Составитель Н. Яковлева.

Техред В. Рыбакова Корректор А. Николаева

Редактор Г. Яковлева

Заказ 761/1 Изд. Мв 490 Тираж 609 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 зин-гидрата, отличающийся тем, что, с целью связывания атомарного кислорода, появляющегося в результате радиолиза воды под действием нейтронного облучения, аммиак вводят в количестве 1 — 2 мг на 1 литр воды.

2. Способ по п. 1, отл ича ющийся тем, что, с целью связывания молекулярного кислорода, появляющегося в результате радиолиза воды под действием нейтронного поля, гидразин-гидрат вводят в количестве 1 — 2 мг на

5 каждый миллиграмм молекулярного кислорода в 1 литре воды.
