Вентиляторное колесо барабанного типа

Вентиляторное колесо барабанного типа

Иллюстрации

Показать все

Реферат

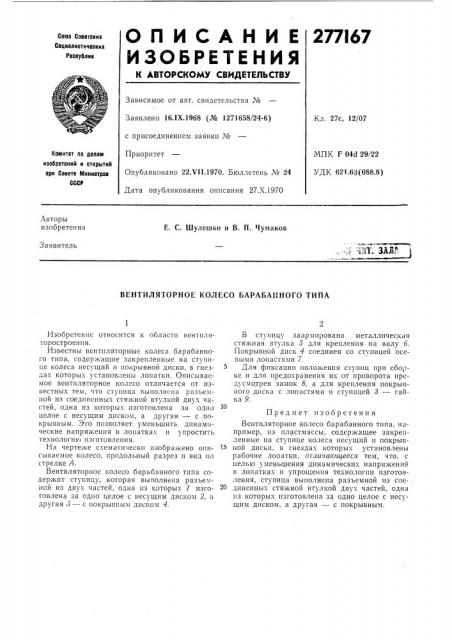

ОПИСАН И Е

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

277167

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.1Х.1968 (¹ 1271658/24-6) Кл, 27с, 12/07 с присоединением заявки №

Приоритет

Опубликовано 22.VI1.1970. Бюллетень № 24

Дата опубликования описания 27.Х.1970

МПК F 044 29/22

УДК 621.63(088.8) Комитет по делам изобретений и открытий при Совете Министров

OCCI

Авторы изобретения

Е. С. Шулешко и В. П. Чумаков

Заявитель

ВЕНТИЛЯТОРНОЕ КОЛЕСО БАРАБАННОГО ТИПА

Изобретение относится к области вентиляторостроення.

Известны вентиляторные колеса барабанного типа, содержащие закрепленные на ступице колеса несущий и покрывной диски, в гнездах которых установлены лопатки. Описываемое вентиляторное колесо отличается от известных тем, что ступица выполнена разъемной из соединснных стяжной втулкой двух частей, одна из которых изготовлена за одно целое с несущим диском, а другая — с покрывным. Это позволяет уменьшить динамические напряжения в лопатках и упростить технологию изготовления.

На чертеже схематически изображено описываемое колесо, продольный разрез и вид по стрелке А.

Вентиляторное колесо барабанного типа сОдержит ступицу, которая выполнена раз ьемпой из двух частей, одна нз которых 1 изготовлена за одно целое с несущим диском 2, а другая 3 — с покрывным диском 4.

В ступицу заармпрована металлическая стяжная втулка 5 для крепления на валу 6.

Покрывной диск 4 соединен со ступицей осевыми лопастями 7.

Для фиксации положения ступиц при сборке и для предохранения их от проворота предусмотрен замок 8, а для крепления покрыгного диска с лопастями и ступицей 8 — гайка 9.

Предмет изобретения

Вентиляторное колесо барабанного типа, например, пз пластмассы, содержащее закрепленные на ступице колеса несущий и покрыв15 ной диски, в гнездах которых установлены рабочие лопатки, огличсиощееся тем, что, с целью уменьшения динамических напряжений в лопатках и упрощения технологии изготовления, ступица выполнена разъемной пз сое20 диненных стяжной втулкой двух частей, одна нз которых изготовлена за одно целое с несущим диском, а другая — с покрывным.

277167 юг

Составитель 3. Полетаева

Редактор Л. Кравцова Техред Л. Я. Левина Корректор Т. А. Абрамова

Заказ 3085 1 Тираж 4Я) Подписное

1ЯНИИПИ Комитета ио делам изобретсиии; открытий ири Совете Министров СССР

Москва, )l(-55, Раушская наб., д. 4!5

Типография, пр. (апунова, 2
