г,-.,-.::-"" о

А- H

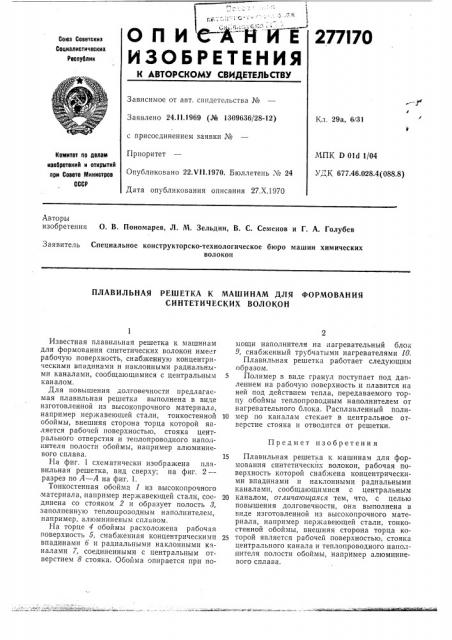

ОПИЮ ИЕ

277I70

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.11.1969 (¹ 1309636/28-12) Кл. 29а, 6/31 с присоединением заявки №

Л1ПК D OId 1/04

УДК 677.46.028.4(088.8) Приоритет

Опубликовано 22 т 11.1970. Бюллетень ¹ 24

Дата опубликования описания 27,Х.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения О. В. Пономарев, Л. М. Зельдин, В. С. Семенов и Г. А. Голубев

Заявитель Специальное конструкторско-технологическое бюро машин химических волокон

ПЛАВИЛЪНАЯ РЕШЕТКА К МАШИНАМ ДЛЯ ФОРМОВАНИЯ

СИНТЕТИЧЕСКИХ ВОЛОКОН

Предмет изобретения

Известная плавильная решетка к машинам для формования синтетических волокон имеет рабочую поверхность, снабженную концентрическими впадинами и наклонными радиальнь ми каналами, сообщающимися с центральным каналом.

Для повышения долговечности предлагаемая плавильная решетка выполнена в виде изготовленной из высокопрочного материала, например нержавеющей стали, тонкостенной обоймы, внешняя сторона торца которой является рабочей поверхностью, стояка центрального отверстия и теплопроводного наполнителя полости обоймы, например алюминиевого сплава.

На фиг. 1 схематически изображена плавильная решетка, вид сверху; на фиг. 2— разрез по А — А на фиг. 1.

Тонкостенная обойма 1 из высокопрочного ,материала, например нержавеющей стали, соединена со стояком 2 и образует полость 8, заполненную теплопрозодным наполнителем, например, алюминиевым сплавом.

На торце 4 обоймы расхоложена рабочая поверхность 5, снабженная концентрическими впадинами 6 и радиальными наклонными каналами 7, соединенными с центральным отверстием 8 стояка. Обойма опирается при помощи наполнителя на нагревательный блок

9, снабженный трубчатыми нагревателями 10.

Плавильная решетка работает следующим образом.

5 Полимер в виде гранул поступает под давлением на рабочую поверхность и плавится на ней под действием тепла, передаваемого торцу обоймы теплопроводным наполнителем от нагревательного блока. Расплавленный поли10 мер по каналам стекает в центральное отверстие стояка и отводится от решетки.

15 Плавильная решетка к машинам для формования синтетических волокон, рабочая поверхность которой снабжена концентрическими впадинами и наклонными радиальными каналами, сообщающимися с центральным

20 каналом, отличающаяся тем, что, с целью повышения долговечности, оьа выполнена в виде изготовленной из высокопрочного материала, например нержавеющей стали, тонкостенной обоймы, внешняя сторона торца ко25 торой является рабочей поверхностью, стояка центрального канала и теплопроводного наполнителя полости обоймы, например алюминиевого сплава.

А-A

Составитель Ю. Ходос

Текред Л. Я. Левина

Корректор Т. А: Абрамова

Редактор А. Бер

Типография, нр. Сапунова, 2

Заказ 3085/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
