Эндопротез локтевого сустава
Иллюстрации
Реферат

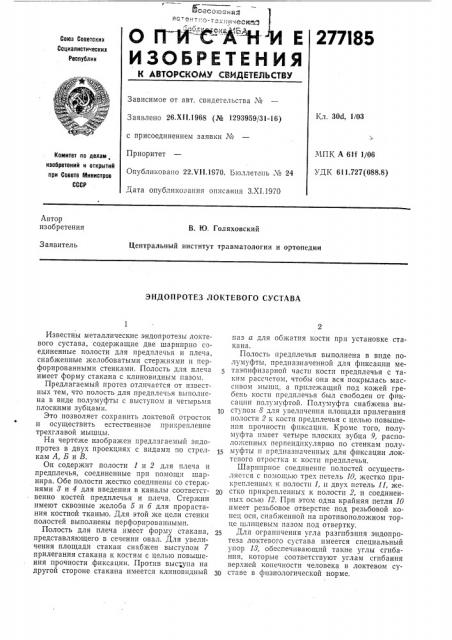

Йоеооюзн,я и Й б"А" н
277)85
Е
Союэ Советскик
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Кл. 30с1, I/03
Заявлено 26.Х11.1968 (№ 1293959/31-16) с присоединением заявки ¹
Приоритет
Опубликовано 22Х11.1970. Ьюллетепь ¹ 24
Дата опубликования описания З.XI.1970
МПК А 61f 1/06
УДК 611.727(088 8) Комитет по делам. иаабретений и открытий при Совете Министров
СССР
Автор изобретения
В. 1О. Голяховский
Центральный институт травматологии и ортопедии
Заявитель
ЭНДОПРОТЕЗ ЛОКТЕВОГО СУСТАВА
Известны металлические эндопротезы локтевого сустава, содержащие две шарнирно соединенные полости для предплечья и плеча, снабженные желобоватыми стержнями и перфорированными стенками. Полость для плеча имеет форму стакана с клиновидным пазом.
Предлагаемый протез отличается от известных тем, что полость для предплечья выполнена в виде полумуфты с выступом и четырьмя плоскими зубцами.
Это позволяет сохранить локтевой отросток и осуществить естественное прикрепление трехглавой мышцы.
На чертеже изображен предлагаемый эндопротез в двух проекциях с видами чо стрелкамА,БиВ.
Он содержит полости 1 и 2 для плеча и предплечья, соединенные при помощи шарнира. Обе полости жестко соединены со стержнями 8 и 4 для введения в каналы соответственно костей предплечья и плеча. Стержни имеют сквозные желоба б и б для прорастания костной тканью. Для этой же цели стенки полостей выполнены перфорированными.
Полость для плеча имеет форму стакана, представляющего в сечении овал. Для увеличения площади стакан снабжен выступом 7 прилегания стакана к костям с целью повышения прочности фиксации. Против выс;упа на другой стороне стакана имеется клиновидный паз а для обжатпя кости прн установке стакана.
Полость предплечья выполнена в виде полумуфты, предназначенной для фиксации метаэпифизарной части кости предплечья с таким рассчетом, чтобы она вся покрылась массивом мышц, а прилежащий под кожей гребень кости предплечья был свободен от фиксации полумуфтой. Полумуфта снабжена вы1р ступом 8 для увеличения площади прилегания полости 2 к кости предплечья с целью повышения прочности фиксации. Кроме того, полумуфта имеет четыре плоских зубца 9, расположенных перпендикулярно по стенкам полу15 муфты и предназначенных для фиксации локтевого отростка к кости предплечья.
Шарнирное соединение полостей осуществляется с помощью трех петель 10, жестко прикрепленных к полости 1, и двух петель 11, жестко прикрепленных к полости 2, и соединенных осью 12. При этом одча крайняя петля 10 имеет резьбовое отверстие под резьбовой конец осп, снабженной на противоположном торце шлпцевым пазом под отвертку.
Для ограничения угла разгибания эндопротеза локтевого сустава имеется специальный упор 18, обеспечивающий такие углы сгибання, которые соответствуют углам сгибания верхней конечности человека в локтевом сурр ставе в физиологической норме.
277185
Предмет изобретения
Вид A
Составитель Е. Ланцбург
Текред Л. Я. Левина Корректор А. П. Васильева
Редактор Л. Мутовкииа
Заказ 3087/15 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )К-35, Раушская наб., д. 4/5
Типография. пр. Сапунова, 2
Эндопротез локтевого сустава, содержащий две шарнирно соединенные с желобоватыми стержнями и перфорированными степками полости для предплечья и плеча, причем последняя имеет форму стакана с клиновидным пазом, отлича ощийся тем, что, с целью сохранения локтевого отростка и естественного прикрепления трехглавой мышцы, полость для
5 предплечья выполнена в виде полумуфты с выступом и четырьмя плоскими зубцами,
