Устройство для перемещения стержней в пресс-формах

Устройство для перемещения стержней в пресс-формах

Иллюстрации

Показать все

Реферат

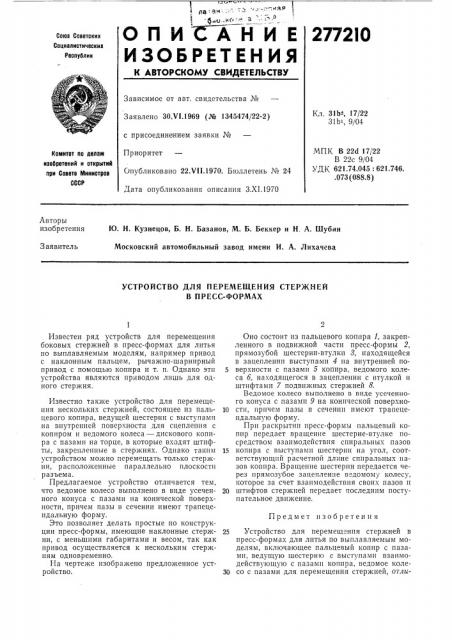

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

2772I0

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 30,т 1.1969 (№ 1345474/22-2) Кл. 31b -, 17/22

31b>, 9/04 с присоединением заявки №

Приоритет

МПК В 22d 17/22

В 22с 9/04

УДК 621.74.045: 621.746..073 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.V11.1970. Бюллетень № 24

Дата опубликования описания З.XI.1970

Авторы изобретения

Ю. H. Кузнецов, Б. Н. Базанов, М. Б. Беккер и H. А. Шубин

Московский автомобильный завод имени И. А. Лихачева

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ СТЕРЖНЕЙ

В ПРЕСС-ФОРМАХ

Предмет изобретен и я

Известен ряд устройств для перемещения боковых стержней в пресс-формах для литья по выплавляемым моделям, например привод с наклонным пальцем, рычажно-шарнирный привод с помощью копира и т. п. Однако эти устройства являются приводом лишь для одного стержня.

Известно также устройство для перемещения нескольких стержней, состоящее из пальцевого копира, ведущей шестерни с выступами на внутренней поверхности для сцепления с копиром и ведомого колеса дискового копира с пазами на торце, в которые входят штифты, закрепленные в стержнях. Однако таким устройством можно перемещать только стержни, расположенные параллельно плоскости разъема.

Предлагаемое устройство отличается тем, что ведомое колесо выполнено в виде усеченного конуса с пазами на конической поверхности, причем пазы в сечении имеют трапецеидальную форму.

Это позволяет делать простые по конструкции пресс-формы, имеющие наклонные стержни, с меньшими габаритами и весом, так как привод осуществляется к нескольким стержням одновременно.

На чертеже изображено предложенное устройство.

Оно состоит из пальцевого коппра 1, закрепленного в подвижной части пресс-формы 2, прямозубой шестерни-втулки 8, находящейся в зацеплении выступами 4 на внутренней поверхности с пазами 5 копира, ведомого колеса б, находящегося в зацеплении с втулкой и штифтами 7 подвижных стержней 8.

Ведомое колесо выполнено в виде усеченного конуса с пазами 9 на конической поверхно10 сти, причем пазы в сечении имеют трапецепдальную форму.

Прп раскрытии пресс-формы пальцевый копир передает вращение шестерне-втулке посредством взаимодействия спиральных пазов

15 копира с выступами шестерни на угол, соответствующий расчетной длине спиральных пазов копира. Вращение шестерни передается через прямозубое зацепление ведомому колесу, которое за счет взаимодействия своих пазов п

20 штифтов стержней передает последним поступательное движение.

25 Устройство для перемещения стержней в пресс-формах для литья по выплавляемым моделям, включающее пальцевый копир с пазами, ведущую шестерню с выступами взаимодействующую с пазами коппра, ведомое коле30 со с пазами для перемещения стержней, отлиСоставитель Л. Попова

Корректор А. П. Васи. пьеса

Редактор Т. Фадеева

Тсхрсд Л. Я. Левина

Заказ 3087,,17 Тираж 480 Подписное

Ц(-1ИИПИ 1(омитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раушская паб., д. 475

Типография, пр. Сапупова, 2 чающееся тем, что, с целью перемещения наклопнык стержней при сокранении паде?кности конструкции, ведомое колесо выполнено в anI

Ф:р.

277210 де усеченного конуса с пазами па конической поверкности, причем пазы в сечении имеют трапецеидальную форму.
