Способ установки стола вертикального оптиметра

Способ установки стола вертикального оптиметра

Иллюстрации

Показать все

Реферат



277262

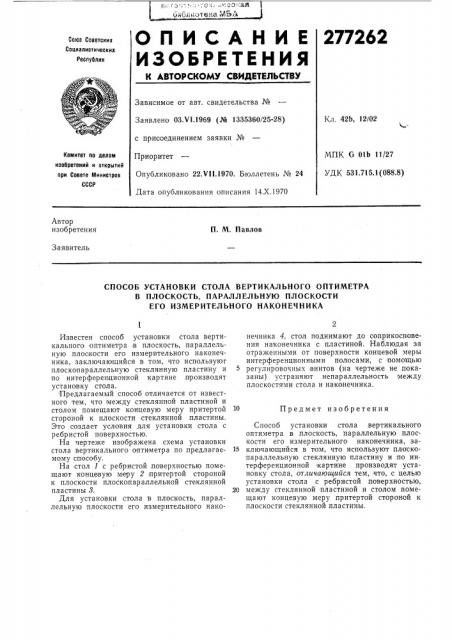

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.V1.1969 (№ 1335360/25-28) Кл. 42Ь, 12/02 с присоединением заявки №

Приоритет

МПК G 01Ь 11/27

УДК 531.715.1(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.Vll.1970. Бюллетень № 24

Дата опубликования описания 14.Х.1970

Автор изобретения

П. М. Павлов

Заявитель

СПОСОБ УСТАНОВКИ СТОЛА ВЕРТИКАЛЬНОГО ОПТИМЕТРА

В ПЛОСКОСТЬ, ПАРАЛЛЕЛЬНУЮ ПЛОСКОСТИ

ЕГО ИЗМЕРИТЕЛЬНОГО НАКОНЕЧНИКА

Известен способ установки стола вертикального оптиметра,в плоскость, параллельную .плоскости его измерительного наконечника, заключающийся в том, что используют плоскопараллельную стеклянную пластину и по интерференционной картине .производят установку стола.

Предлагаемый способ отличается от известного тем, что между стеклянной пластиной и столом помещают концевую меру притертой стороной к плоскости стеклянной пластины.

Это создает условия для установки стола с ребристой поверхностью.

На чертеже изображена схема установки стола вертикального оптиметра по,предлагаемому способу.

На стол 1 с ребристой .поверхностью помещают концевую меру 2,притертой стороной к плоскости плоскопараллельной стеклянной пластины 3.

Для установки стола в плоскость, параллельную плоскости его измерительного накопечника 4, стол поднимают до соприкосновения наконечника с пластиной. Наблюдая за отраженными от поверхности концевой меры интерференционными полосами, с помощью

5 регулировочных винтов (на чертеже не показаны) устраняют непараллельность между плоскостями стола и наконечника.

10 Предмет изобретения

Способ установки стола вертикального оптиметра в .плоскость, параллельную плоскости его измерительного наконечника, за15 ключающийся в том, что используют .плоскопараллельную стеклянную пластину и по ин. терференционной картине производят установку стола, отличающийся тем, что, с целью установки стола с ребристой поверхностью, 20 между стеклянной пластиной и столом помещают концевую меру притертой стороной к плоскости стеклянной .пластины.

277262

Составитель Л. Лобзова

Редактор Т. Юрчикова Корректор С. А. Кузовенкова

Заказ 2892/3 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2
