277288

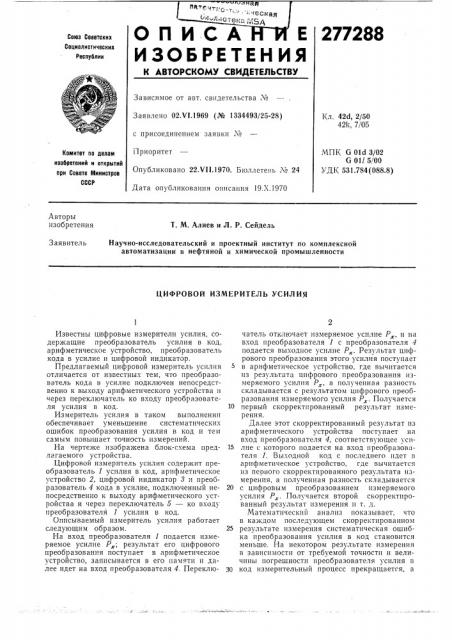

ОПИСА Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.VI.1969 (№ 1334493/25-28) Кл. 42d, 2/50

421, 7/05 с присоединением заявки ¹

Приоритет

МПК G Old 3/02

G 011 5/00

УДК 531.784(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.VII.1970. Бюллетень № 24

Дата опубликования описания 19Л.1970

Авторы изобретения

T. М. Алиев и Л. P. Сейдель

Научно-исследовательский и проектный институт по комплексной автоматизации в нефтяной и химической промышленности

Заявитель

ЦИФРОВОЙ ИЗМЕРИТЕЛЬ УСИЛИЯ

Известны цифровые измерители усилия, содержащие преобразователь усилия в код, арифметическое устройство, преобразователь кода в усилие и цифровой индикатор.

Предлагаемый цифровой измеритель усилия отличается от известных тем, что преобразователь кода в усилие подключен непосредственно к выходу арифметического устройства и через переключатель ко входу преобразователя усилия в код.

Измеритель усилия в таком выполнении обеспечивает уменьшение систематических ошибок преобразования усилия в код и тем самым повышает точность измерений.

На чертеже изображена блок-схема предлагаемого устройства.

Цифровой измеритель усилия содержит преобразователь 1 усилия в код, арифметическое устройство 2, цифровой индикатор 3 и преобразователь 4 кода в усилие, подключенный непосредственно к выходу арифметического устройства и через переключатель 5 — ко входу преобразовате,ля 1 усилия в код.

Описываемый измеритель усилия работает следующим образом.

На вход преобразователя 1 подается измеряемое усилие Р»; результат его цифрового преобразования поступает в арифметическое устройство, записывается в его памяти и далее идет на вход преобразователя 4. Переключатель отключает измеряемое усилие Р», и на вход преобразователя 1 с преобразователя 4 подается выходное усилие Р„. Результат цифрового преобразования этого усилия поступает в арифметическое устройство, где вычитается пз результата цифрового преобразования измеряемого усилия Р, а полученная разность складывается с результатом цифрового преобразования измеряемого усилия Р„. Получается

10 первый скорректированный результат измерения.

Далее этот скорректированный результат пз арифметического устройства поступает на вход преобразователя 4, соответствующее усп15 лие с которого подается на вход преобразователя 1. Выходной код с последнего идет в арифметическое устройство, где вычитается из первого скорректированного результата измерения, а полученная разность складывается

20 с цифровым преобразованием измеряемого усилия Р„. Получается второй скорректированный результат измерения и т. д.

Математический анализ показывает, что в каждом последующем скорректированном

25 результате измерения систематическая ошибка преобразования усилия в код становится меньше. На некотором результате измерения в зависимости от требуемой точности и величины погрешности преобразователя усилия в

30 код измерительный процесс прекращается, а

277288

Предмет изобретения

Редактор T. Юрчикова

Составитель И. Федоров Корректор Н. Л. Бронская

Заказ 2900/9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-Зо, Раушская нао., д. 4(5

Типография, пр. Сапунова, 2 соответствующий скорректированный результат измерения из арифметического устройства подается в цифровой индикатор.

Цифровой измеритель усилия, содержащий преобразователь усилия в код, арифметическое устройство, преобразователь кода в усилие и цифровой индикатор, отлича ощийся тем, что, с целью уменьшения систематических ошибок преобразования усилия в код, преоб5 разователь кода в усилие подключен непосредственно к выходу арифметического устройства и через переключатель — ко входу преобразователя усилия в код.
