Реферат

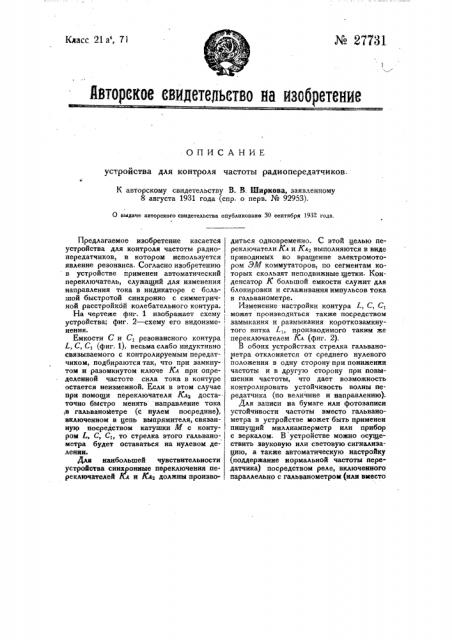

двторекое евидетельетво на ивобретение

ОПИСАНИЕ устройства для контроля частоты радиопередатчиков.

К авторскому свидетельству В. В. чиркова, заявленному

8 августа 1931 года (спр. о перв. № 92953).

О выдаче авторского свидетельства опубликовано 30 сентября 1932 года.

Предлагаемое изобретение касается устройства для контроля частоты радиопередатчиков, в котором используется явление резонанса. Согласно изобретению в устройстве применен автоматический переключатель, служащий для изменения направления тока в индикаторе с большой быстротой синхронно с симметричной расстройкой колебательного контура.

На чертеже фиг. 1 изображает схему устройства; фиг. 2 — схему его видоизменения.

Емкости С и С1 резонансного контура

l, С, С, (фиг. 1), весьма слабо индуктивно связываемого с контролируемым передатчиком, подбираются так, что при замкнутом и разомкнутом ключе Кл при определенной частоте сила тока в контуре остается неизменной. Если в этом случае при помощи переключателя Кл достаточно быстро менять направление тока ,в гальванометре (с нулем посредине), включенном в цепь выпрямителя, связаннуюр посредством катушки М с контуром .г., С, С„ то стрелка этого гальванометра будет оставаться на нулевом делении.

Для наибольшей чувствительности устройства синхронные переключения переключателей К» и Кл должны производиться одновременно. С этой целью переключатели Кл и Кл выполняются в виде приводимых во вращение электромотором ЗМ коммутаторов, по сегментам которых скользят неподвижные щетки. Конденсатор К большой емкости служит для блокировки и сглаживания импульсов тока в гальванометре. !

Изменение настройки контура L, С, С1 ,. может производиться также посредством ! замыкания и размыкания короткозамкнутого витка l;, производимого таким же переключателем Кл (фиг. 2).

В обоих устройствах стрелка гальванометра отклоняется от среднего нулевого

4 положения в одну сторону при понижении частоты и в другую сторону при повышении частоты, что дает возможность контролировать устойчивость волны передатчика (по величине и направлению).

Для записи на бумаге или фотозаписи устойчивости частоты вместо гальванометра в устройстве может быть применен пишущий миллиамперметр или прибор с зеркалом. В устройстве можно осуществить звуковую или световую сигнализацию, а также автоматическую настройку (поддержание нормальной частоты передатчика) посредством реле, включенного, параллельно с гальванометром (или вместо

Л вЂ”вЂ” т. „искра" него) и связанного, например, с сервомотором, приводящим во вращение ротор конденсатора в цепи конденсатора.

Предмет изобретения.

Устройство для контроля частоты радиопередатчиков с использованием резонанса, отличающееся применением автоматического переключателя Кл, служащего для изменения направления тока в индикаторе, состоящем из выпрямителя и гальванометра или реле, с болыиой быстротой синхронно с симметричной расстройкой колебательного контураХ., С,С>, с которым этот индикатор связан с помощью катушки М причем колебательный контур слабо связывается с контролируемым генератором с той целью, чтобы движение стрелки гальванометра илж якоря реле в ту или другую сторону имело место лишь при отклонении частоты генератора от определенного установленного значения.
