Реферат

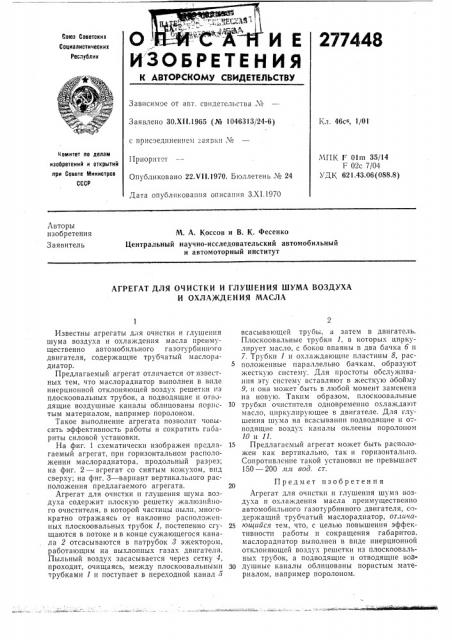

о ИЕ

ИЗОБРЕТЕНИЯ

277448

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от агт. свидетельства ¹

Заявлено ЗО.XII.1965 (№ 1046313/24-6) Кл. 46св, 1/01 с присоединением =-аявки № комитет hO делам изобретений и открытий при Совете Министров

СССР

МПК Г 01тп 35/14

F 02с 7/04

УДК 621.43.06(088.8) Приоритет

Опубликовано 22.У11.1970. Б|оллетень № 24

Дата опубликования описания З.XI.1970

Авторы изобретения

Заявитель

М. А. Коссов и В. К. Фесенко

Центральный научно-исследовательский автомобильный и автомоторный институт

АГРЕГАТ ДЛЯ ОЧИСТКИ И ГЛУШЕНИЯ ШУМА ВОЗДУХА

И ОХЛАЖДЕН ИЯ МАСЛА

Известны агрегаты для очистки и глушения шума воздуха и охлаждения масла преимущественно автомобильного газотурбинного двигателя, содержащие трубчатый маслорадиатор.

Предлагаемый агрегат отличается от известных тем, что маслорадиатор выполнен в виде инерционной отклоняющей воздух решетки из плоскоовальных трубок, а подводящие и отводящие воздушные каналы облицованы пористым материалом, например поролоном.

Такое выполнение агрегата позволит повысить эффективность работы и сократить габариты силовой установки.

На фиг. 1 схематически изображен предлагаемый агрегат, при горизонтальном расположении маслорадиатора, продольный разрез; на фиг. 2 — агрегат со снятым кожухом, впд сверху; на фиг. 3 — вариант вертикального расположения предлагаемого агрегата.

Агрегат для очистки и глушения шума воздуха содержит плоскую решетку жалюзийпого очистителя, в которой частицы пыли, многократно отражаясь от наклонно расположенных плоскоовальных трубок 1, постепенно сгущаются в потоке и в конце сужающегося канала 2 отсасываются в патрубок 8 эжектором, работающим на выхлопных газах двигателя.

Пыльный воздух засасывается через сетку 4, проходит, очищаясь, между плоскоовальными трубками 1 и поступает в переходной канал Б всасывающей трубы, а затем в двигатель.

Плоскоовальные трубки 1, в которых циркулирует масло, с боков впаяны в два бачка б и

7. Трубки 1 и охлаждающие пластины 8, рас5 положенные параллельно бачкам, образуют жесткую систему. Для простоты обслу живания эту систему вставляют в жесткую обойму

9, и она может быть в любой момент заменена на новую. Таким образом, плоскоовальные

10 трубки очистителя одновременно охлаждают масло, циркулируюшее в двигателе. Для глушения ш хта на всасыванпи подводящие и о-,водящие воздух каналы оклеены поролоном

10 и 11.

15 Предлагаемый агрегат может быть расположен как вертикально, так и горизонтально.

Сопротивление такой установки не превышает

150 — 200 лл вод. ст.

Предмет изобретения

Агрегат для очистки и глушения шума воздуха и охлаждения масла преимущественно автомобильного газотурбинного двигателя, содержащий трубчатый маслорадиатор, от.тичп25 юи1ийся тем, что, с целью повышения эффективности работы и сокращения габаритов, маслорадиатор выполнен в виде инерционной отклоняющей воздух решетки из плоскоовальных трубок, а подводящие и отводящие воззо душные каналы облицованы пористым материалом, например поролоном.

277448

Составитель И. Аниканова

Техред Л. Я. Левина Корректор Л. Л. Евдонов

Редактор Л. Кравцова

Типография; пр. Сапунова, 2

Заказ 3044,.18 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий прп Совете- Министров СССР

Москва, 5К-35, Раушская наб., д. 4,5
