Реферат



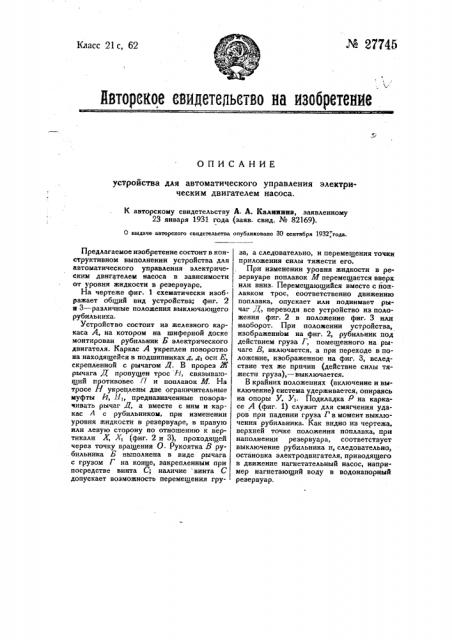

¹ 27745

Класс 21с, 62

HBTO)8K08 GB8g8T8jlbCTBO HR 8303)878888

ОПИСАНИЕ устройства для автоматического управления электрическим двигателем насоса, K авторскому свидетельству А. A. Калинина, заявленному

23 января 1931 года (заяв. свид. № 82169).

0 выдаче авторского свидетельства опубликовано 30 сентября 1932.":года.

Предлагаемое изобретение состоит в конструктивном выполнении устройства для автоматического управления электрическии двигателем насоса в зависимости от уровня жидкости в резервуаре, На чертеже фиг. 1 схематически изображает общий вид устройства; фиг. 2 и 3 — различные положения выключающего рубильника.

Устройство состоит из железного каркаса А, на котором на шиферной доске монтирован рубильник Б электрического двигателя. Каркас А укреплен поворотно на находящейся в подшипниках д, д1 оси .Е, скрепленной с рычагом Д. В прорез Ж рычага Д пропущен трос Й, связыва .ощий противовес П и поплавок М. На тросе Н укреплены две ограничительные муфты Й, И, предназначенные поворачивать рычаг Д, а вместе с ним и каркас Л с рубильником, при изменении уровня жидкости в резервуаре, в правую или левую сторону по отношению к вертикали Х, Х1 (фиг. 2 и 3), проходящей через точку вращения О. Рукоятка В рубильника Б выполнена в виде рычага с грузом Г на конце, закрепленным при посредстве винта С; наличие винта С допускает возможность перемещения груза, а следовательно, и перемещения точки приложения силы тяжести его.

При изменении уровня жидкости в резервуаре поплавок М перемещается вверх или вниз. Перемещающийся вместе с йоплавком трос. соответственно движению поплавка, опускает или поднимает рычаг Д, переводя все устройство из положения фиг. 2 в положение фиг. 3 или наоборот. При положении устройства, изображенном на фиг. 2, рубильник под действием груза Х, помещенного на рычаге В, включается, а при переходе в положение, изображенное на фиг. 3, вследствие тех же причин (действие силы тяжести груза),— выключается.

В крайних положениях (включение и выключение) система удерживается, опираясь на опоры У, У1. Подкладка Р на каркасе А (фиг 1) служит для смягчения ударов при падении груза I в момент выключения рубильника. Как видно из чертежа, верхней точке положения поплавка, при наполнении резервуара, соответствует выключение рубильника и, следовательно, остановка электродвигателя, приводящего в движение нагнетательный насос, например нагнетающий воду в водонапорный резервуар.

Нижней точке положения поплавка, при опустошении 1 резервуара, соответствует включение рубильника и, следовательно, пуск электродвигателя; таким образом, устройство работает автоматически. Перестановкой укрепленных на тросе посредством зажимных винтов му от И, И, достигается возможность регулировки разности крайних уровней воды в резервуаре. ьПредмет изобретения.

Устройство для автоматического управления электрическим двигателем насоса

В зависимости от уровня жидкости в Ре. зервуаре, отличающееся тем, что рубильник двигателя расположен на поворотно укрепленной доске с тою целью, чтобы ограничительные му(рты И и Н1, сидящие на тросе, связывающем поплавок с противовесом, в крайних положениях послед него поворачивали доску,. а вместе с ней и рубильник так, чтобы рукоятка его, переходя положение равновесия, под влиянием груза Г, укрепленного на ней, осуществляла быстрое размыкание или замыкание электрической пепи двигателя насоса.
