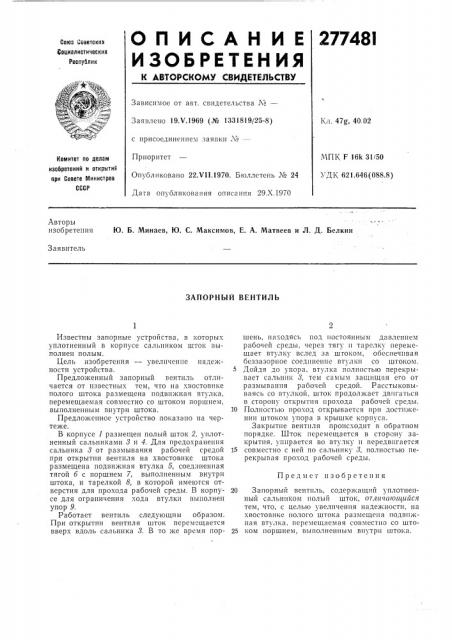

О П И С А Н И Е 27748I
ИЗОБРЕТЕНИЯ
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союв Советских социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 19.V.1969 (№ 1331819/25-8) с присоединением заявки ¹â€”
Приоритет
Опубликовано 22.V11.1970. Бюллетень ¹ 24
Кл. 47g, 40,02
МПК F 16k 31/50
УДК 621.646(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 29.Х.1970
Авторы изобретения Ю. Б. Минаев, Ю. С. Максимов, E. А. Матвеев и Л. Д. Белкин
Заявитель
ЗАПОРНЫЙ ВЕНТИЛЪ
Предмет изобретения
Известны запорные устройства, в которых уплотненный в корпусе сальником шток выполнен полым.
Цель изобретения — увеличение надежности устройства. 5
Предложенный запорный вентиль отличается от известных тем, что на хвостовнке полого штока размещена подвижная втулка, перемещаемая совместно со штоком поршнем, выполненным внутри штока. 10
Предложенное устройство показано на чертеже.
В корпусе 1 размещен полый шток 2, уплотненный сальниками 8 и 4. Для предо.;ранения сальника 8 от размывания рабочей средой 15 при открытии вентиля на хвостовике штока размещена подвижная втулка 5, соединенная тягой б с поршнем 7, выполненным внутри штока, и тарелкой 8, в которой имеются отверстия для прохода рабочей среды. В корпу- 20 се для ограничения хода втулки выполнен упор 9.
Работает вентиль следующим образом.
При открытии вентиля шток перемещается вверх вдоль сальника 8. В то же время пор- 25 шень, находясь под постоянным давлением рабочей среды, через тягу и тарелку перемещает втулку вслед за штоком, обеспечивая беззазорное соединение втулки со штоком.
Дойдя до упора, втулка полностью перекрывает сальник 8, тем самым защищая его от размывания рабочей средой. Расстыковываясь со втулкой, шток продолжает двигаться в сторону открытия прохода рабочей среды.
Полностью проход открывается прп достижении штоком упора в крышке корпуса.
Закрытие вентиля происходит в обратном порядке. Шток перемещается в сторону закрытия, упирается во втулку и передвигается совместно с ней по сальнику 8, полностью перекрывая проход рабочей среды.
Запорный вентиль, содержащий уплотненный сальником полый шток, отлпчп ощийся тем, что, с целью увеличения надежности, на хвостовике полого штока размещена подвижная втулка, перемещаемая совместно со штоком поршнем, выполненным внутри штока.
