Обмазка для местной защиты поверхности стальных изделий при химико-термическойобработке

Обмазка для местной защиты поверхности стальных изделий при химико-термическойобработке

Иллюстрации

Показать все

Реферат

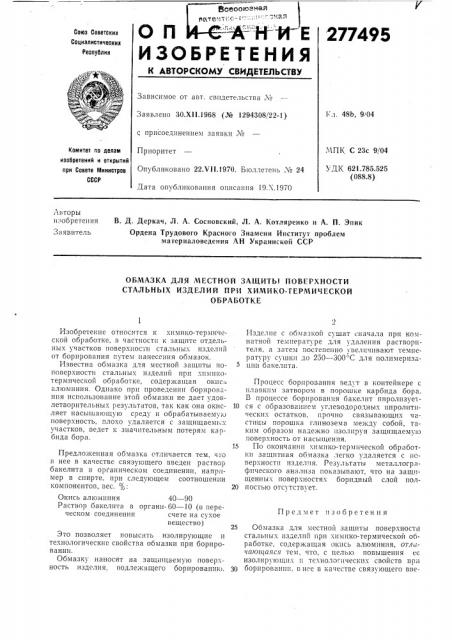

О П

277495

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свпдетсльства №

1 л, 48Ь, 9 04

Заявлено 30. X I I.1968 (¹ 1294308/22-1 } с присоединением заявки №

Л ПК С 23с 9/04

4 ДК 621.785.525 (088.8) Приоритет

Опубликовано 22.VII.1970. Бюллетень ¹ 24

Дата опубликования описания 19.Х.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

АBTOpbl и; обретения

Заявитель

В. Д. Деркач, Л. А, Сосновский, Л. A. Котляренко и А. П. Эпик

Ордена Трудового Красного Знамени Институт пооблем материаловедения АН Украинской ССР

ОБМАЗКА ДЛЯ МЕСТНОЙ ЗАЩИТЬ1 ПОВЕРХНОСТИ

СТАЛЬНЫХ ИЗДЕЛИЙ ПРИ ХИМИКО-ТЕРМИЧЕСКОЙ

ОБРАБОТКЕ

Предмет изобретения

Изобретение относится к химико-термической обработке, в частности к защите отдельHhIx участков поверхности стальных изделий от борирования путем нанесения обмазок.

Известна обмазка для местной защиты поповерхности стальных изделий при хпмикотермической обработке, содержащая окись алюминия. Однако при проведении борированпя использование этой обмазки не дает удоглетворительных результатов, так как она окисляет насышающую среду и обрабатываему о поверхность, плохо удаляется с защищаемых участков, ведет к значительным потерям карбида бора.

Предложенная обмазка стличается тем, что в нее в качестве связующего введен раствор бакелита в органическом соединении, например в спирте, при следующем соотношении компонентов, вес. /о.

Окись алюминия 40 — 90

Раствор бакелита в органи- 60 — 10 (в переческом соединении счете на сухое вещество) Это позволяет повысить изолирующие и технологические свойстза обмазки при борировании.

Обмазку наносят на защ пдаемую поверхность изделия, подлежащего борированию.

Изделие с обмазкой сушат сначала прп комнатной температуре для удаления растворителя, а затем постепенно увеличивают температуру сушки до 250 — 300 С для полимеризацпп бакелита.

Процесс борпрования ведут в контейнере с плавкпм затвором в порошке карбида бора.

В процессе борпрования бакелит пиролизует10 ся с образованием углеводородных пиролитнческпх остатков, прочно связывающих частицы порошка глинозема между собой, таким образом надежно изолируя защищаемую поверхность от насыщения.

15 По окончании химико-термической обработки защитная обмазка легко удаляется с поверхности изделия. Результаты металлографпческого анализа показывают. что на защищенных поверхностях боридный слой пол20 постыл отсутствует.

25 Обмазка для местной защиты поверхности стальных изделий при химико-термической обработке, содержащая окись алюминия, отлачаютааяс» тем, что, с целью повышения ее изолирующих и технологических свойств при

3ð борировании. в нее в качестве связу|ощего вве277495

Составитель В. Хацернова

Редактор T. Фадеева

Корректор И. С. Хлыстова

Заказ 2885т7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ден раствор бакелита в органическом соединении при следующем соотношении компонентов, вес. %:

Окись алюминия

Раствор бакелита в органп- б0 — 10 (в переческом соединении счете на сулое вещество)
