Способ диффузионного борирования

Способ диффузионного борирования

Иллюстрации

Показать все

Реферат

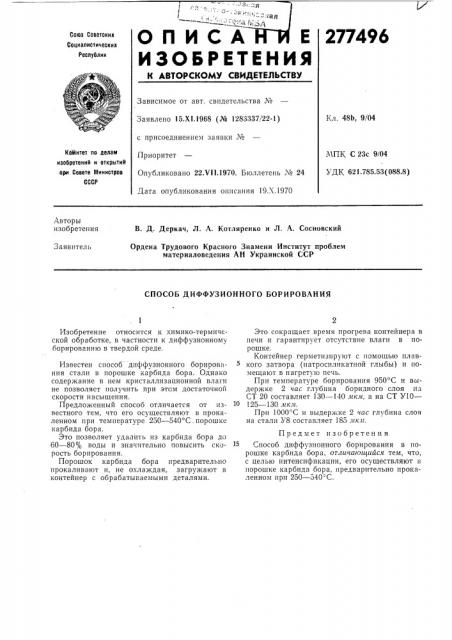

277496

ОЛИСА Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 48b, 9/04

Заявлено 15.Х1,1968 (¹ 1283337/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 22.Ч!!.1970. Бюллетень ¹ 24

Дата опубликования описания 19.Х.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 23с 9/04

УДК 621.785.53(088.8) Авторы изобретения

В. Д. Деркач, Л. А. Котляренко и Л. А. Сосновский

Ордена Трудового Красного Знамени Институт проблем материаловедения АН Украинской ССР

Заявитель

СПОСОБ ДИФФУЗИОННОГО БОРИРОВАНИЯ

Изобретение относится к химико-термической обработке, в частности к диффузионному борированию в твердой среде.

Известен способ диффузионного борирования стали в порошке карбида бора. Однако содержание в нем кристаллизационной влаги не позволяет получить при этом достаточной скорости насыщения.

Предложенный способ отличается от известного тем, что его осуществляют в прокаленном при температуре 250 — 540 С.порошке карбида бора.

Это позволяет удалить из карбида бора до

60 — 80% воды и значительно повысить скорость борирования.

Порошок карбида бора предварительно прокаливают и, не охлаждая, загружают в контейнер с обрабатываемыми деталями.

Это сокращает время прогрева контейнера в печи и гарантирует отсутствие влаги в порошке.

Контейнер герметизпруют с помощью плавкого затвора (натроснликатной глыбы) и помещают в нагретую печь.

При температуре борирования 950 С и выдержке 2 час глубина боридного слоя на

СТ 20 составляет 130 — 140 лткл, а на СТ У10—

125 — 130 лткл.

При 1000 C и выдержке 2 час глубина слоя на стали У8 составляет 185 лк,я.

Предмет изобретения

15 Способ диффузионного борирования в порошке карбида бора, от тича ощийсл тем, что, с целью интенсификации, его осуществляют в порошке карбида бора, предварительно прокаленном при 250 †540.
