Всесстоэнртт т1мтен т,-. о-, - Ятт

ОП " " Е

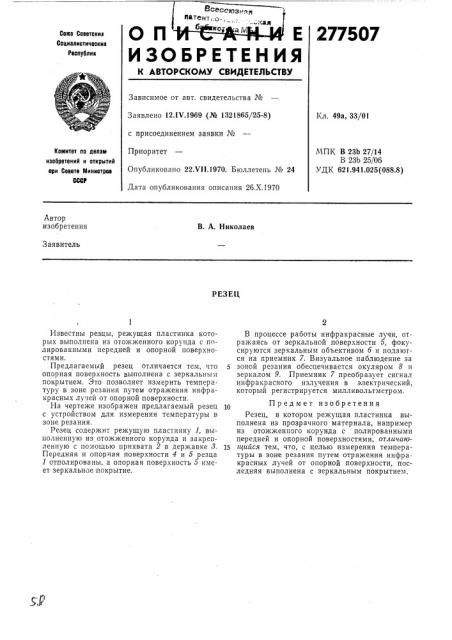

277507

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 12ЛЧ.1969 (№ 1321865/2 5-8) с присоединением заявки №

Приоритет

Опубликовано 22Х!1.1970. Бюллетень № 24

Дата опубликования описания 26.Х.1970

Кл. 49а, 33/01

МПК В 23Ь 27/14

В 23b 25 06

УДК 621.941.025(088.8) Комитет по делам изобретений и открытий ори Совете тхииистров

CCCP

Автор изобретения

В. А. Николаев

Заявитель

РЕЗЕЦ

Известны резцы, режущая пластинка которых выполнена из отожженного корунда с полированными передней и опорной поверхностями.

Предлагаемый резец отличается тем, что опорная поверхность выполнена с зеркальным покрытием. Это позволяет измерить температуру в зоне резания путем отражения инфракрасных лучей от опорной поверхности.

На чертеже изображен предлагаемый резец с устройством для измерения температуры в зоне резания.

Резец содержит режущую пластинку 1, выполненную из отожженного корунда и закрепленную с помощью прихвата 2 в державке 8.

Передняя и опорная поверхности 4 и 5 резца

1 отполированы, а опорная поверхность 5 имеет зеркальное покрытие.

В процессе работы инфракрасные лучи, отражаясь от зеркальной поверхности 5, фокусируются зеркальным объективом б и подаются на приемник 7. Визуальное наблюдение за

5 зоной резания обеспечивается окуляром 8 и зеркалом 9. Приемник 7 преобразует сигнал инфракрасного излучения в электрический, который регистрируется милливольтметром.

Предмет изобретения

Резец, в котором режущая пластинка выполнена из прозрачного материала, например из отожженного корунда с полированными передней и опорной поверхностями, отличаю15 бийся тем, что, с целью измерения тем пературы в зоне резания путем отражения инфракрасных лучей от опорной поверхности, последняя выполнена с зеркальным покрытием, 277507

Составитель Л. Кадацкий

Редактор 3. Твердохлебова Техред А. А. Камышникова Корректоры: Т. А. Джаманкулова и О. Б. Тюрина

Заказ 3027/4 Тираж 480 П одписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
