Реферат

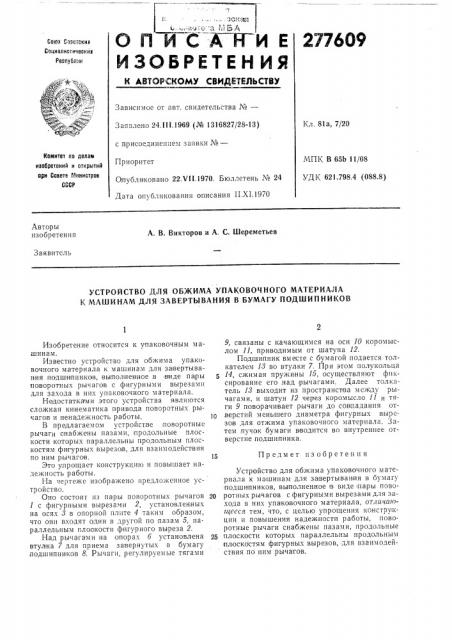

ОП ИСАНИ Е

СОюз Ссзетскиз

Социзлистическиз

Республик

И ЗОВ РЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Зачвлено 24.111.1969 (№ 1316827/28-13) Кл. 81а, 7/20 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий ари Сосете Иинистрое

СССР

МПК В 65Ь 11/08

УДК 621.798,4 (088.8) Приоритет

Опубликовано 22.Vll 1970. Бюллетень ¹ 24

Дата опубликования описания II.XI.1970

Авторы изобретения

А. В. Викторов и А. С. Шереметьев

Заявитель

УСТРОЙСТВО ДЛЯ ОБЖИМА УПАКОВОЧНОГО МАТЕРИАЛА

К МАШИНАМ ДЛЯ ЗАВЕРТЫВАНИЯ В БУМАГУ ПОДШИПНИКОВ

Предмет пз обретения

Изобретение относится к упаковочным машинам.

Известно устройство для обжима упаковочного м,атериала к машинам для за вертывания подшипников, выполненное .в виде па ры поворотных рычагов с фигурными вырезами для захода в них упаковочного материала.

Недостатками этого устройства являются сложная кинематика привода поворотных рычагов и ненадежность работы.

В предлагаемом устройстве;поворотные рычаги снабжены пазами, продольные плоскости которых параллельны продольным плоскостям фигурных выреза в, для взаимодействия по ним рычага в.

Это упрощает конструкцик> и повышает надежность работы.

На чертеже изображено предложенное устройство.

Оно состоит из пары поворотных рычагов

1 с фигурными вырезами 2, установленных на осях 8 в опорной плите 4 таким образом, что они входят один в другой по пазам 5, параллельным плоскости фигурного выреза 2.

Над рычагами íà опорах 6 установлена втулка 7 для приема завернутых в бумагу подшипников 8. Рычаги, регулируемые тягами

9, связаны с качающимся на осп 10 коромыслом 11, приводимым от шатуна 12.

Подшипник вместе с бумагой подается толкателем 18 во втулки 7. При этом полукольца

14, сжимая пружины 15, осуществляют фиксирование его над рычагами. Далее толкатель 18 выходит из пространства мсж|ду рычагами, и шатун 12 через коромысло 11 и тяги 9 поворачивает рычаги до сов(падания от1p,âåðñòèé меньшего диаметра фигурных выреза|в для отжима упаковочного материала. Затем .пучок бумаги вводится во внутреннее отверстие подшипника.

Устройство для обжима упаковочного материала к машинам для завертывания в бумагу ,подшипников, выполненное е виде пары пово20 ротных рычагов с фигурными вырезами для захода в них упаковочного материала, отличатощееся тем, что, с целью упрощения конструкции и повышения надежности работы, поворотные рычаги снабжены пазами, продольные

25 плоскости которых параллельны продольным плоскостям фигурных вырезов, для взаимодействия по ним рычагов, 277609
