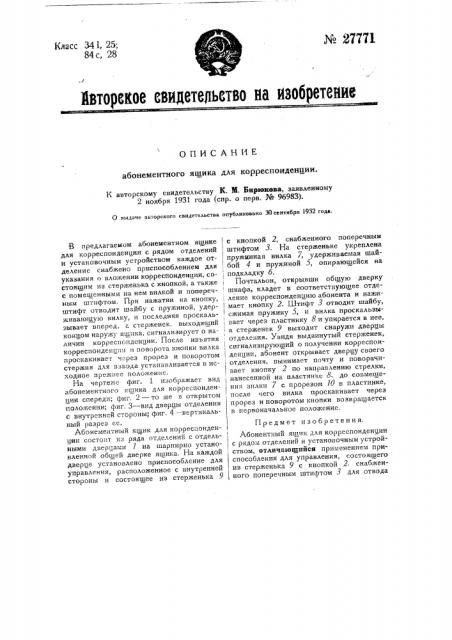

Яо ЯД1

Класс 341, 25;

84с, 28

IBTOPGKOG GBNQGTGJIbGTBO На ИЗОБРЕТЕНИЕ

ОПИСАНИЕ абонементного ящика для корреспонденции.

К авторскому свидетельству К. М. Бирюкова, заявленному

2 ноября 1931 года (спр. о перв, № 96983).

О выдаче авторского свидетельства опубликовано 30 сентября 1932 года.

В предлагаемом абонементном ящике для корреспонденции с рядом отделений и установочным устройством каждое отделение снабжено приспособлением для указания о вложении корреспонденции, состоящим из стерженька с кнопкой, а также с помещенными на нем вилкой и поперечным штифтом, При нажатии на кнопку, штифт отводит шайбу с пружиной, удерживающую вилку, и последняя проскальзывает вперед, а стерженек. выходящий концом наружу яшика, сигнализирует о наличии корреспонденции. После изъятия корреспонденции и поворота кнопки вилка проскакивает через прорез и поворотом стержня для взвода устанавливается в исходное прежнее положение.

На чертеже фиг. 1 изображает вид абонементного ящчка для корреспонденции спереди; фиг. 2 — то же в открытом положении; фиг, 3 — вид дверцы отделения с внутренней стороны; фиг, 4 — вертикальный разрез ее, Абонементный ящик для корреспонденции состоит из ряда отделенчи с отдельными дверцами У на шарнирно установленной обшей дверке ящика, На каждой дверце установлено приспособление для управления, расположенное с внутренней стороны и состоящее из стерженька 9 с кнопкой 2, снабженного поперечным штифтом 3. На стерженьке укреплена пружинная вилка 7, удерживаемая шай бой 4 и пружиной 5, опирающейся на подкладку 6.

Почтальон, открывши общую дверку

: шкафа, кладет в соответствующее отде; ление корреспонденцию абонента и нажи мает кнопку 2. Штифт 3 отводит шайбу, I сжимая пружину 5, и вилка проскальзы, вает через пластинку 8и упирается в нее, а стерженек 9 выходит снаружи дверцы отделения. Увидя выдвинутый стерженек, сигнализирующий о получении короеспон денции, абонент открывает дверцу своего отделения, вынимает почту и поворачи вает кнопку 2 по направлению стрелки, j нанесенной на пластинке 8, до совмещеI ния вилки 7 с прорезом 10 в пластинке, ! после чего вилка проскакивает через прорез и поворотом кнопки возврашается в гервоначальное положение.

Предмет изобретения.

Абонентный ящик для корреспонденции с рядом отделений и установочнь1м устройством, отличающийся применением и риспособления для управления, состояшего из стерженька 9 с кнопкой 2. снабженного поперечным штифтом 3 для отвода

Типография „ИСКРЛпри вложении корреспонденции шайбы 4 и сжатия пружины 5, удерживающих вилку 7, воэврашаемую для взвода механизма, после изьятня корреспонденции, в прежнее положение через прорез 16 последующим поворотом кнопки 2, в целях установки указательного стерженька У

s исходное положение. j fi llg
