Хо- Ы775

Класс 35d, 2

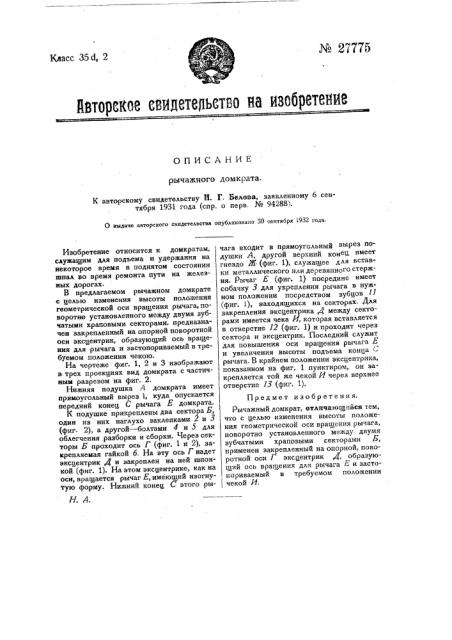

ОПИСАНИЕ рычажного домкрата.

К авторскому свидетельству И. Г. Белова, заявленному б сентября 1931 года (спр. о перв. М 94288).

О выдаче авторского свидетельства опубликовано 30 сентября 1932 года.

Изобретение относится к домкратам, служащим для подъема и удержания на некоторое время в поднятом состоянии шпал во время ремонта пути на железных дорогах.

В предлагаемом рычажном домкрате с целью изменения высоты положения геометрической оси вращения рычага,поворотно установленного между двумя зубчатыми храповыми секторами, предназначен закрепленный на опорной поворотной оси эксцентрик, образующий ось вращения для рычага и застопориваемый в требуемом положении чекою.

На чертеже фиг. 1, 2 и 3 изображают в трех проекциях вид домкрата с частичным разрезом на фиг. 2.

Нижняя подушка А домкрата имеет пряиоугольный вырез. i, куда опускается передний конец С рычага Е домкрата.

K подушке прикреплены два сектора Б, один из них наглухо заклепками 2 и 3 (фиг. 2), а другой — болтами 4 и 5 для облегчения разборки и сборки. Через секторы Б проходит ось Г (фиг. 1 и 2), закрепляеиая гайкой 6. На эту ось I надет эксцентрик 4 и закреплен на ней шпонкой (фиг. 1}. На этом эксцентрике, как на оси, вращается рычаг Е, имеющий изогнутую форму. Нижний конец С этого рыН. A. чага входит в прямоугольный вырез подушки А, другой верхний конец гнездо Ж (фиг. 1), служащее для вставки металлического или деревянного стержня. Рычаг Е (фиг. 1) посредине имеет собачку 3 для укрепления рычага в нужном положении посредством зубцов 11 (фиг. 1), находящихся на секторах, Для закрепления эксцентрика Д между секторами имеется чека И, которая вставляется в отверстие 12 (фиг. 1) и проходит через сектора и эксцентрик. Последний служит для повышения оси вращения рычага Е и увеличения высоты подъема конца рычага. В крайнем положении эксцентрика, показанном на фиг. 1 пунктиром, он закрепляется той же чекой И через верхнее отверстие 13 (фиг. 1).

Предмет изобретения.

Рычажный домкрат, отлнча1пщийся тем, что с целью изменения высоты положения геометрическои оси вращения рычага, позор отно установленного между двумя зубчатыми храповыми секторами Б, применен закрепленный на опорной, поворотной оси I эксцентрик Д, образующий ось вращения для рычага Е и застопориваемый в требуемом положении чекой И.
