Реферат

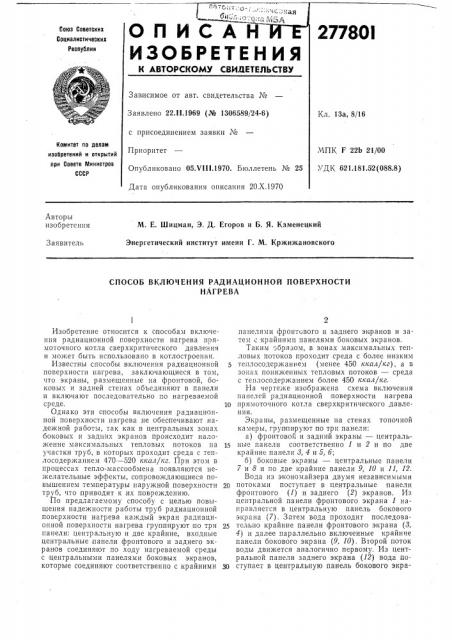

Союз Советских

Социалистических

Республик

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. E. Шицман, Э. Д, Егоров и Б. Я. Каменецкий

Энергетический институт имени Г. М, Кржижановского

Заявитель

СПОСОБ ВКЛЮЧЕНИЯ РАДИАЦИОННОЙ ПОВЕРХНОСТИ

НАГРЕВА

Изобретение относится к способам включения радиационной поверхности нагрева прямоточного котла сверхкритического давления и может быть использовано в котлостроении.

Известны способы включения радиационной поверхности нагрева, заключающиеся в том, что экраны, размещенные на фронтовой, боковых и задней стенах объединяют в панели и включают последовательно по нагреваемой с,р еде.

Однако эти способы включения .радиационной поверхности нагрева не обеспечивают надежной работы, так как в центральных зонах боковых и задних экранов происходит наложение максимальных тепловых потоков на участки труб, в которых проходит среда с теплосодержанием 470 — 520 ккал/кг. При этом в процессах тепло-массообмена появляются не келательные эффекты, сопровождающиеся повышением температуры наружной поверхности труб, что приводит к их повреждению.

По предлагаемому способу с целью повышения надежности работы труб радиационной поверхности нагрева каждый экран радиационной поверхности нагрева группируют по три панели: центральную и две крайние, входные центральные, панели фронтового и заднего экранов соединяют по ходу нагреваемой среды с центральными панелями боковых экранов, которые соединяют соответственно с крайними панелями фронтового и заднего эюранов и затем с крайними панелями боковых экранов.

Таким ",бразом, в зонах максимальных тепловых потоков проходит среда с более низким теплосодержанием (менее 450 ккал/кг), а в зонах пониженных тепловых потоков — среда с теплосодержанием более 450 ккал/кг.

На чертеже изображена схема включения панелей радиационной поверхности нагрева то прямоточного котла сверхкритического давления.

Экраны, размещенные на стенах топочной камеры, груп пируют по три панели: а) фронтовой и задний экраны — централь1ч ные панели соответственно 1 и 2 и по две крайние панели 3, 4 и б, б; б) боковые экраны — центральные панели

7 и 8 и по две крайние панели 9, 10 и 11, 12.

Вода из экономайзера двумя независимыми

2Q потоками поступает в центральные панели фронтового (1) и заднего (2) экранов. И=, центральной панели фронтового экрана 1 направляется в центральную панель бокового экрана (7). Затем вода проходит последовательно крайние панели фронтового экрана (8, 4) и далее параллельно включенные крайние панели бокового экрана (9, 10). Второй поток воды движется аналогично первому. Из центральной панели заднего экрана (12) вода почп ступает в центральную панель бокового экра 277801

Предмет изобретения

Br eo

Составитель В. Травин

Редактор В. В. Фельдман Техред А. А. Камышникова Корректор Л. В. Юшина

Заказ 3022/! Тираж 480 Подписпос

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, УК-35, Раушская наб., д. 4у5

Типография, rrp. Carrупова, 2 на (8), а оттуда в крайние панели заднего экрана (5, б) и далее в крайние панели бокового экрана (11, 12).

Способ включения, радиационной поверхности нагрева, содержащей экраны, размещенные на фронтовой, задней и боковых стенках топочной камеры, отличающийся тем, что, с целью повышения надежности, работы, каждый экран группируют по три панели: центральную и две крайние, входные центральные панели фронтового и заднего экранов соединяют по ходу нагреваемой среды с центральными панелями боковых экранов, которые соединяют соответственно с крайними панелями фронтового и заднего экранов и затем

l0 с крайними панелями боковых экранов, I
