Реферат

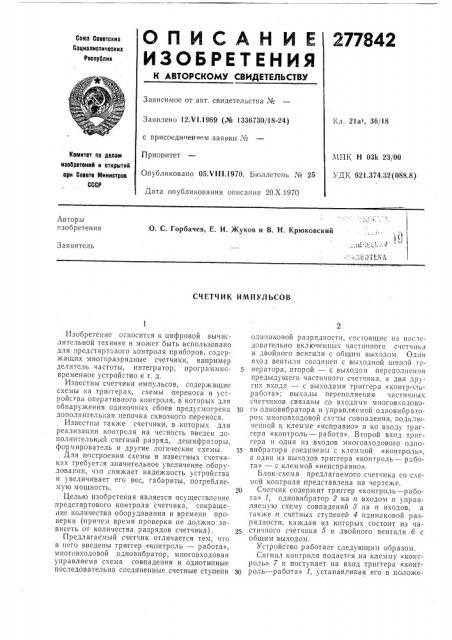

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

277842

Сс?оз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.VI.19i69 (№ 1336730/18-24) с присоединен??ем заявки ¹

Приоритет

Опубликовано 05.Vill.1970. Ьюллетепь № 25

Дата опубликования описания 20.Х.1970

Кл. 21а?, 36/18

Комитет по делам изобретений и открытий ори Совете Министров

СССР

МПК Н 031 23/00

УД1(621,374.32(088.8) Авторы

? зобретения

О. С. Горбачев, Е. И. Жуков и В. H. Крюковский

Заявитель

-.: :., i?i0-Т1:?1 Л

СЧЕТЧИК ИМПУЛЬСОВ

Изобретение относится к цифровой вычислительной технике и может быть использовано для предстартового контроля приборов, содержащих многоразрядные счетчики, например делитель частоты, интегратор, программновременное устройство и т. д.

Известны счетчики импульсов, содержащие схемы на триггерах, схемы переноса и усгройс ва оперативного контроля, в которых для обнару>кения одиночных сбоев предусмотрена дополнительная цепочка сквозного переноса.

Известны также счетчики, в которых для реализации контрсля на четность введен дополнительный счетный разряд, дешифраторы, формирователь и другие логические схемы.

Для построения схемы в известных счетчиках треоуется значительное увеличение оборудования, ч1о снижает надежность устройства и увеличивает его вес, габариты, потребляем ую мощно сть.

Целью изобретения является осуществление предстартового контроля счетчика, сокраще ние количества оборудования и времени проверки (|причем время проверки не должно зависеть от количества разрядов счетчика).

Предлагаемый счетчик отличается тем, что в него введены триггер «контроль — работа», многовходовой одновибратор, многовходовая управляема схема совпадения и однотипные последовательно соединенные счетные ступени одинаковой разрядности, состоящие из последовательно включенных частичного счетчика и двойного вентиля с общим выходом. Один вход вентиля соединен с выходной шиной генератора, второй — с выходом переполнен ??? предыдущего частичного счетчика, а два других входа — — с выходами триггера «KQHTpoëüработа»; выходы переполнения частичных счетчиков связаны со входами многовходовотп го одновибратора и управляемой одновибратором многовходовой сх мы совпадения, подключенной к клемме «исправно» и ко входу триггера «контроль — работа». Второй вход триггера и один из входов многовходового одно15 вибратора соединены с клеммой «контроль», а один из выходов триггера «контроль — работ໠— с клеммой «неисправно».

Блок-схема предлагаемого счетчика со схемой контроля представлена на чертеже.

2Q Счетчик содержит триггер «контроль — работа» 1, одновибратор 2 на ?т входом и управляемую схему совпадений 8 íà ?z входов, а также и счетных ступеней 4 одинаковой разрядности, каждая из которых состоит из частичного счетчика 5 и двойного вентиля 6 с общим выходом.

Устройство работает следующим образом.

Сигнал контроля подается на клемму «контроль» 7 и поступает на вход триггера «контроль — работа» 1, устанавливая его в положе277842

Предмет изобретения

Г, 3, Составитель Д. И. Голубович

Редактор Т. 3. Орловская Тсхрсд А. А. Камышникова Корректор О. Зайцева

Заказ 3022 1 6 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCP

Москьа, 7К-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2 ние «контроль», и выход одновибратора 2, в котором сигнал задерживается на время

12T(t(T (T — время полного заполнения частичного счетчика при исправной работе). Кроме того, 5 сигнал контроля производит сброс всех разрядов счетч н<а в полон(ение «0» (на схеме не показано) .

Триггер 1 в положении «ко троль» управляет двойными вентилями б, которые делят 10 весь многоразрядный счетчик на п счетных ступеней 4 с одинаковым количествэм разрядов в частичных счетчиках 5, и подключает частичные счетчики 5 к выходной шине генератора частоты (клемме 8). Как только в ча- 25 сти нных счетчиках 5 произойдет переполне11ие, с и:(выходов на схему совпадений 8 постугят импульсы.

Если разряды всех и частичных счетчиков функционируют правильно, то одновибратор 2 23 через время L от:<эсет схему совпадений 8, и сигналы переполнения со всех частичных счетчиков 5 постузпят одновременно на и входов схемы совпадений 8. На 1<леммс 9 l13HBH гся сигнал «исправно». Этот сигнал установит 25

«l(O0TPO 1 — Pa6OTa» 1

«работа». Двойные вентили б восстановят кoHфигурацию счетчика.

Если в одной из счетных ступеней 4 иместся откàз и снгна l на выходе частичного счет- 30 чика 5 отсутствует, TG <,lнал с м1 оговходовой схемы совпадений 3 на клемму 9 не поступит, триггер «ко т, .эль — раоэта» 1 осганется в полон(ении «конто оль», и с клеммы

10 можно снять сигнал «неисправно». 35

Если в одной или нсскэльких счетных стугенях в частичных счет:иках некоторье разряды отказали таким образом, чтэ импульс переполнения все же проходит через частичный счетчик 5 на выход, при э1ом частота импульсов на выходе будет в два или более раз выше чем при нормальной работе, то сигнал «исправно» многовходовая схема совпадений 8 не выработает, так как будет блокирована многовходовым одновибратором 2, на один ппи несколько входов которого будут поступать импульсы с повышенной частотой.

Счетчик импульсов, содержащий триггерь1, схему переноса, отличающийся тем, что, с целью осуществления предстартового контроля счетчика, сокращения времени проверки и общего количества осорудования, в него введены триггер «контроль — работа», многовходовэй однэвибратор, многовходовая уIDpàâëÿåиаа схеема совпадения и однотипные последовательно соединенные счетные ступени одинаковой разрядности, состоящие из последователь -lo включенных частичного счетчика и двойного вентиля с общим выходом, в котором одиll вход соединен с выходной шиной генератора, второй — с выходом переполнения предыдущего часгичного счетчика, а два других входа — с выходами триггера «контроль— работа», выходы;переполнения частичнь1х счетчиков связаны со входами многовходового одновибратора и управляемой одновибратором многовходовой схемы совпадения, подключенной к клемме «исправно» и ко входу триггера «контроль — работа», второй вход которого и один из входов многовходового одновибратора соединены с клеммой «контроль», а один из выходов триггера «контроль — работ໠— с клеммой «неисправно».
