Патент ссср 277865

Патент ссср 277865

Иллюстрации

Показать все

Реферат

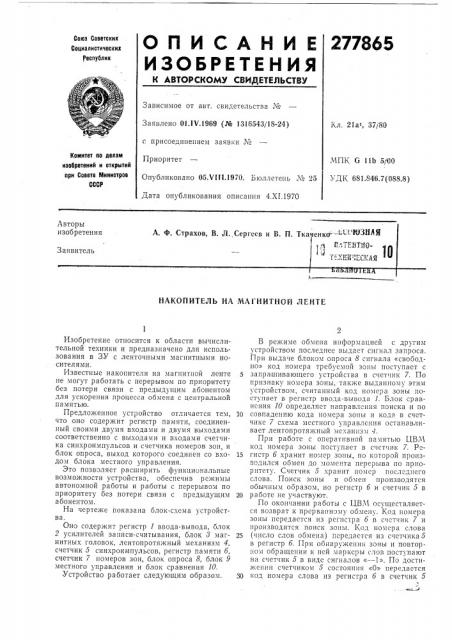

СПИ САНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01,1Ч.1969 (№ 1316543/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 05.V111.1970. Бюллетень ¹ 25

Дата опубликования описания 4.XI.1970

К,л. 21ат, 37j80

Комитет по делам изобретений и открытий при Совете Министров

СССР ЧПК 6 11b 5!00

УД1(681.846.7(088.8) НАКОПИТЕЛЪ HA МД1 1114ТПОД Д1 ДТ

Изооретение относится к области вычислительной техники и предназначено для использования в ЗУ с ленточными магнитными носителями.

Известные накопители на магнитной ленте не могут работать с перерывом по приоритету без потери связи с предыдущим абонентом для ускорения процесса обмена с центральной па мятью.

Предложенное устройство отличается тем, что оно содержит регистр памяти, соединенный своими двумя входами и двумя выходами соответственно с выходами и входами счетчика синхроимпульсов и счетчика номеров зон, и блок опроса, выход которого соединен со входом блока местного управления.

Это позволяет расширить функциональные возможности устройства, обеспечив режимы автономной работы и работы с перерывом по приоритету без потери связи с предыдущим абонентом.

На чертеже показана блок-схема устройства.

Оно содержит регистр 1 ввода-вывода, блок

2 усилителей записи-считывания, блок 8 магнитных головок, лентопротяжный механизм 4, счетчик 5 синхроимпульсов, регистр памяти 6, счетчик 7 номеров зон, блок опроса 8, блок 9 местного управления и блок сравнения 10.

Устройство работает следующим образом.

В режиме обмена информацией с другим устройством последнее выдает сигнал запроса.

При выдаче блоком опроса 8 сигнала «свободно» код номера требуемой зоны поступает с

5 запрашивающего устройства в счетчик 7. По признаку номера зоны, также выданному этим устройством, считанный код номера зоны поступает в регистр ввода-вывода 1. Блок сравнения 10 определяет направления поиска и по

10 совпадению кода номера зоны и кода в счетчике 7 схема местного управления останавливает лентопротяжный механизм 4.

При работе с оперативной памятью ЦВЧ код номера зоны поступает в счетчик 7. Ре15 гистр б хранит номер зоны, по которой производился обмен до момента перерыва по приоритету. Счетчик 5 ранит номер последн го слова. Поиск зоны и обмен производятся обычным ооразом, но регистр 6 и счетчик 5 в

20 работе не участвуют.

По окончании работы с ЦВМ осуществляется возврат к прерванному обмену. Код номера зоны передастся из рсгпстра 6 в счетчик 7 и производится поиск зоны. 1:,од номера слова

25 (число слов обмена) передастся из счетчика 5 в регистр б. При обнаружешп зоны и повторном обращении к ней маркеры слов поступают на счетчик 5 в виде сигналов « — 1». По достижении счетчиком 5 состояния «О» передается

30 код номера слова из регистра б в счетчик 5

277865

Предмет изобретения

Составитель А. А. Соколов! едактор Л. А. Утехина

Корректор Л. А. Царькова

Заказ 3l87 8 Тираж 480 Подшгсиое

Пг111ИПИ Комитета по делам изобрстсип1! и открьггий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4,5

Типография, пр. Сапу иова, 2 (возобновление обмена), затем из счетчика .7 в регистр б поступает код номера зоны. При этом на счет гнк 5 псрсда!о!ся маркеры «+1», после чего устройство готово к новому перерыву по приоритету.

Накопитель на магнитной ленте, содержащий регистр ввода-вывода, блок усилителей записи-считывания, блок магнитных головок, лентопротяжный механизм, счетчик синхроимпульсов, счетчик номеров зон, блок сравнения и блок местного управления, от.гичающий!ся тем, что, с целью расширения функциональных возможностей устройства, оно содержит регистр памяти, соединенный своими двумя входами и двумя выходами соответственно с выходами и входами счетчика синхроимпульсов и счетчика номеров зон, и блок опроса, выход

10 которого соединен со входом блока местного управления.
