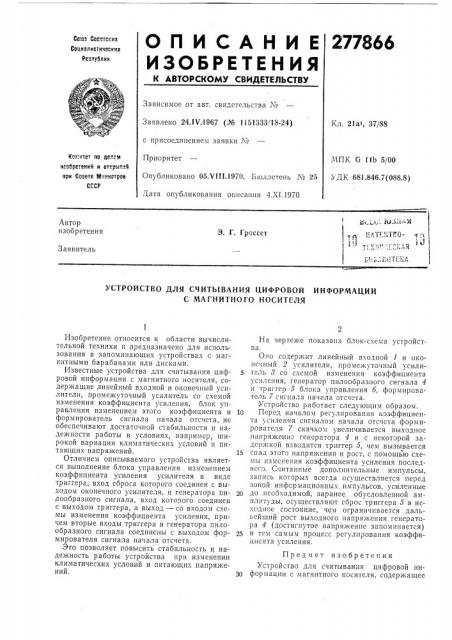

О П И С А Н И Е 277866

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Се:оа Сосетснин

Социалистических

Реслублин

Зависимое от авт. свидетельства ¹

Заявлено 24.1 1/.1967 (¹ 1151333/18-24) с присоединением заявки ¹

Приоритет

Кл. 21ат, 37/88

К01.;итет II0 дела5I игооретений и етнрчтнй ори Сооете Министрое

СССР

МПК б 11b 5/00

Опубликовано 05.V111.1970. Бюллетень ¹ 25 УДК 681.846.7(088.8)

Дата опубликования описания 4.Х1.1970

Автор изобретения

3. Г. Гроссет

Заявитель

УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ЦИФРОВОЙ ИНФОРМАЦИИ

С МАГНИТНОГО НОСИТЕЛЯ

Изобретение относится к области вычислительной техники и предназначено для использования в запоминающих устройствах с магнитными барабанами или дисками.

Известные устройства для считывания цифровой информации с магнитного носителя, содержащие линейный входной и оконечный усилители, промежуточный усилитель со схемой изменения коэффициента усиления, олок управления изменением этого коэффициента и формирователь сигнала начала отсчета, не обеспечивают достаточной стабильности и надежности работы в условиях, например, широкой вариации климатических условий и питающих напряжений.

Отличием описываемого устройства является выполнение блока управления изменением коэффициента усиления усилителя в виде триггера, вход сброса которого соединен с выходом оконечного усилителя, и генератора пилообразного сигнала, вход которого соединен с выходом триггера, а выход — со входом схемы изменения коэффициента усиления, причем вторые входы триггера и генератора пилообразного сигнала соединены с выходом формирователя сигнала начала отсчета.

Это позволяет повысить стабильность и надежность работы устройства при изменении климатических условий и питающих напряжений.

На чертеже показана блок-схема устройства.

О»о содержит линейный входной 1 и оконечный 2 усилители, промежуточный успли5 тель 8 со схемой изменения коэффициента усиления, генератор пилообразного сигнала 4 и триггер 5 блока управления б, формирователь 7 сигнала начала отсчета.

Устройство работает следующим образом.

10 Перед началом регулирования коэффициента усиления сигналом начала отсчета формирователя 7 скачком увеличивается выходное напряжение генератора 4 и с некоторой задержкой взводится триггер 5, чем вызывается

15 спад этого напряжения и рост, с помощью схемы изменения коэффициента усиления последнего. С гита нные дополнительные импульсы, запись которых всегда осуществляется перед зоной информационных импульсов, усиленные

20 до нсооходимой, заранее обусловленной амплитуды, осуществляют сброс триггера 5 в исходное состояние, чем ограничивается дальнейший рост выходного напряжения генератора 4 (достигнутое напряжение запоминается)

25 и тем самым процесс регулирования коэффициента усиления.

Предмет изобретения

Устройство для считывания цифровой информации с магнитного носителя, содержащее

277866

Йчфор еннаИ

Рная@ с маг гпло

Составитель А. А. Соколов

Корректор Л. А. Царькова

Редактор Л. A. Утехина

Заказ 3187,9 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2 линейный входной и оконечный усилители, промежуточный усилитель со схемой изменения коэффициента усиления, блок управления изменением этого коэффициента и формирователь сигнала начала отсчета, orëè÷àþè ååñÿ тем, что, с целью повьцнсния стабильности и надежности работы, блок управления содержит триггер, вход сороса которого соединен с вы. одом оконечного усилителя, и генератор пилообразного сигнала, вход которого соединен с выходом триггера, а выход — со входом схемы изменения коэффициента усиления, причем вторые входы триггера и генератора пилообразного сигнала соединены с выходами формирователя сигнала начала отсчета.
