277879

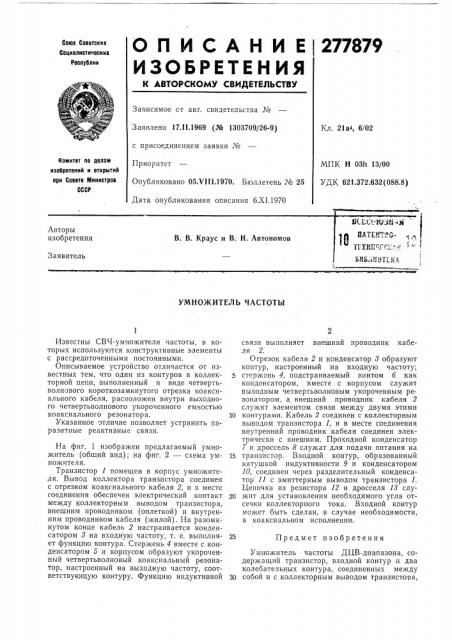

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авг. свидетельства №
Заявлено 17.II.1969 (Эй 1303709/26-9) с присоединением заявки №
Кл. 21а4, 6/02
Приоритет
Комитет ло делам изооретеиий и открытий ори Совете Министров
СССР
МПК Н 0311 13/00
УДК 621.372.632(088.8) Опубликовано 05.VI11.1970. Бюллетень № 25
Дата опубликования описания 6.XI.1970
6(. :т ЯМ1 "уо
Авторы изобретения
В. В. Краус и В. Н. Автономов
Заявитель
ЬНБ.: ЫВТ1КЛ, УМНОЖИТЕЛЬ ЧАСТОТЫ
Известны СВЧ-умчожители частоты, в которых используются конструктивные элементы с рассредоточенными постоянными.
Описываемое устройство отличается от известных тем, что один из контуров в коллекторной цепи, выполненный в виде четвертьволнового короткозамкнутого отрезка коаксиального кабеля, расположен внутри выходного четвертьволнового укороченного емкостью коаксиального резонатора.
Указанное отличие позволяет устранить паразитные реактивные связи.
На фиг. 1 изображен предлагаемый умножитель (общий внд); на фиг. 2 — схема умножителя.
Транзистор 1 помещен в корпус умножителя. Вывод коллектора транзистора соединен с отрезком коаксиального кабеля 2, и в месте соединения обеспечен электрический контакт между коллекторным выводом транзистора, внешним проводником (оплеткой) и внутренним проводником кабеля (жилой). На разомкнутом конце кабель 2 настраивается конденсатором 8 на входную частоту, т. е, выполняет функцию контура. Стержень 4 вместе с конденсатором 5 и корпусом образуют укороченный четвертьволновый коаксиальный резонатор, настроенный на выходную частоту, соответствующую контуру. Функцию индуктивной связи выполняет внешний проводник кабеля 2.
Отрезок кабеля 2 и конденсатор 8 образуют контур, настроенный на входную частоту;
5 стержень 4, подстраиваемый винтом б как конденсатором, вместе . с корпусом служит выходным четвертьволновым укороченным резонатором, а внешний проводник кабеля 2 служит элементом связи между двумя этими
10 конту. рами. Кабель 2 соединен с коллекторным выводом транзистора 1, и в месте соединения внутренний проводник кабеля соединен электрически с внешним. Проходной конденсатор
7 и дроссель 8 служат для подачи питания на
15 транзистор. Входной контур, образованный катушкой индуктивности 9 и конденсатором
10, соединен через разделительный конденсатор 11 с эмиттерным выводом транзистора 1.
Цепочка из резистора 12 и дросселя 18 слу20 жит для установления необходимого угла отсечки коллекторного тока. Входной контур может быть сделан, в случае необходимости, в коаксиальном исполнении.
25 Предмет изобретения
Умножитель частоты ДЦВ-диапазона, содержащий транзистор, входной контур и два колебательных контура, соединенных между
30 собой и с коллекторным выводом транзистора, 277879
4 бьс
Фиг!
+.иг 2
Состазитель Л. Рубиниик
Корректор А. П. Васильева
Редактор А. Корнеев
Заказ 3188/16 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2 бтлйчйющайея тем, что, с целью устранения паразитных реактивностей связи, один из упомянутых контуров в коллекторной цепи, выполненный в виде четвертьволнов6го короткозамкнутого отрезка коаксиального кабеля, расположен внутри выходного четвертьволнового укороченного емкостью коаксиального резонатора,
