Реферат



277888

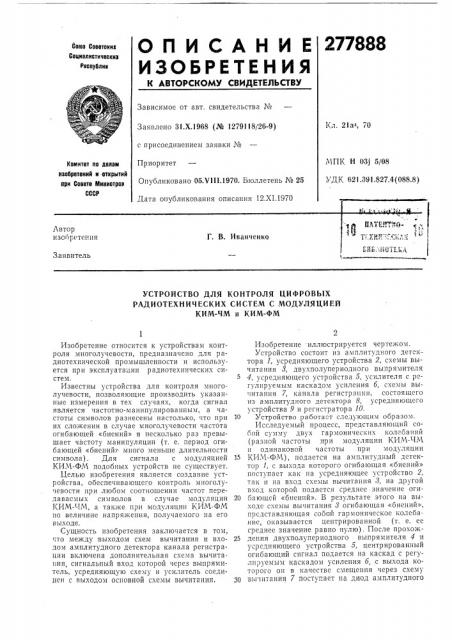

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Соииалистичесни»

Республик

Зависимое от авт. свидетельства №

Кл. 21а, 70

Заявлено 31.Х.1968 (№ 1279118/26-9) с присоединением заявки №

Приоритет

Опубликовано 05,VIII.1970. Бюллетень № 25

Дата опубликования описания 12.XI,1970

МПК Н 031 5/08

УДК 621.391.827,4(088.8) Комитет по делам изобретений и -открытий ори Сосете Министров

СССР

Автор изоб ретеI|1151.Г. В. Иванченко

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЦИФРОВЫХ

РАДИОТЕХНИЧЕСКИХ СИСТЕМ С МОДУЛЯЦИЕЙ

КИМ-ЧМ и КИМ-ФМ

Изобретение относится к устройствам контроля многолучевости, предназначено для радиотехнической промышленности и используется при эксплуатации радиотехнических систем, Известны устройства для контроля многолучевости, позволяющие производить указанные измерения в тех случаях, когда сигнал является частотно-манипулированным, а частоты символов разнесены настолько, что при их сложении в случае многолучевости частота огибающей «биений» в несколько раз превышает частоту манипуляции (т. е. период огибающей «биений> много меньше длительности символа). Для сигнала с модуляцией

КИМ-ФМ подобных устройств не существует.

Целью изобретения является создание устройства, обеспечивающего контроль многолучевости при любом соотношении частот передаваемых символов в случае модуляции

КИМ-ЧМ, а также при модуляции КИМ-ФМ по величине напряжения, получаемого на его выходе.

Сущность изобретения заключается в том, :то между выходом схем вычитания и входом амплитудного детектора канала регистрации включена дополнительная схема вычитания, сигнальный вход которой через выпрямитель, усредняющую схему и усилитель соединен с выходом основной схемы вычитания, Изобретение иллюстрируется чертежом.

Устройство состоит из амплитудного детектора 1, усредняющего устройства 2, схемы вычитания 8, двухполупериодного выпрямителя

4, усредняющего устройства 5, усилителя с регулируемым каскадом усиления б, схемы вычитания 7, канала регистрации, состоящего из амплитудного детектора 8, усредняющего устройства 9 и регистратора 10.

1О Устройство раоота"т следующим образом.

Исследуемый процесс, представляющий собой сумму двух гармонических колебаний (разной частоты при модуляции КИМ-ЧМ и одинаковой частоты при модуляции

15 КИМ-ФМ), подается на амплитудный детектор 1, с выхода которого огибающая «биений» поступает как на усредняющее устройство 2, так и на вход схемы вычитания 8, на другой вход которой подается среднее значение оги20 бающей «биений». В результате этого на выходе схемы вычитания 8 огибающая «биений», прсдставляющая собой гармоническое колебание, оказывается центрированной (т. е. ее среднее значение равно нулю). После прохож25 дения двухполупериодного выпрямителя 4 и усрсдняющего устройства 5, центрированный огибающий сигнал подается на каскад с регулируемым каскадом усиления б, с выхода которого он в качестве смещения через схему

30 вы итания 7 поступает на диод амплитудного

2778М

Предмет изобретения

Составитель Резников

Текрсд 3. Н. Тарапенко Корректор Л. Л. Евдонов

Редактор А. В. Корнеев

:- 1аказ 32! 1!1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типо ра Ч ия, п р. Сапунова, 2 детектора 8. В результате через амплитудный детектор 8 на усредняющее устройство 9 проходит только та часть центрированной огибающей, которая превьшгает уровень смещения, задаваемый каскадом с переменным коэффициентом усиления 6. «Отсекаемая» часть центрированной огибающей усредняется устройством 9, с выхода которого сигнал, указывающий на наличие многолучевости, поступает на регистратор 10.

Устройство для контроля цифровых радиотехнических систем с модуляцией КИМ-ЧМ и

КИМ-ФМ, содержащее амплитудный детектор, выход которого соединен с сигнальным входом схемы вычитания непосредственно, а через усредняющее устройство — с управляю5 щим входом ее, и канал регистрации, состоящий из амплитудного детектора, усредняющего устройства и регистратора, отличающееся тем, что, с целью обнаружения многолучевости, между выходом схемы вычитания и вхо10 дом амплитудного детектора канала регистрации, включена дополнительная схема вычитания, сигнальный вход которой через каскадно включенные выпрямитель, усредняющее устройство и усилитель соединен с ее управляю15 щим входом,
