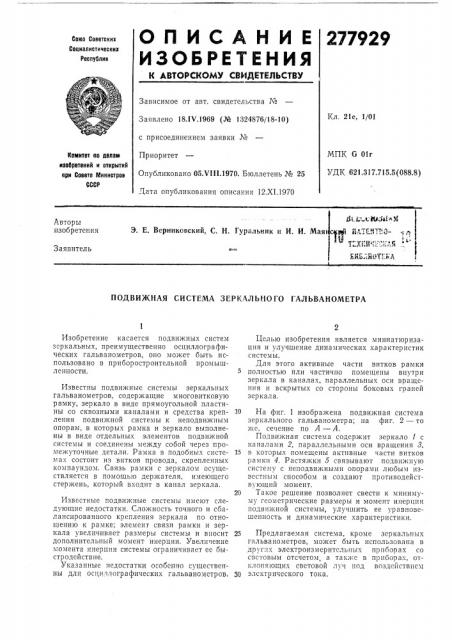

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

277929

Союз Советских

Сокиалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21е, 1/01

Заявлено 18ЛУ.1969 (№ 1324876/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 05.VI I I.1970. Бюллетень № 25

Дата опубликования описания 12.XI.1970

МПК 6 Olr

УДК 621,317.715.5(088,8) Комитет ео делам изобретений и открытий ори Совете Министров

СССР

Д- 1 х . Щу з1 д хт

Авторы изобретения

Э. E. Верниковский, С. Н, Гуральник и И. И. Мая с

Заявитель

ПОДВИЖНАЯ СИСТЕМА ЗЕРКАЛЬНОГО ГАЛЬВАНОМЕТРА

Изобретение касается подвижных систем зеркальных, преимущественно осциллографических гальванометров, оно может оыть использовано в приборостроительной промышленности.

Известны подвижные системы зеркальных гальванометров, содержащие многовитковую рамку, зеркало в виде прямоугольной пластины со сквозными каналами и средства крепления подвижной системы к неподвижным опорам, в которых рамка и зеркало выполнены в виде отдельных элементов подвижной системы и соединены между собой через промежуточные детали. Рамка в подобных системах состоит из витков провода, скрепленных компаундом, Связь рамки с зеркалом осуществляется в помощью дерхкателя, имеющего стержень, который входит в канал зеркала.

Известные подвижные системы имеют следующие недостатки. Сложность точного и сбалансированного крепления зеркала по отношению к рамке; элемент связи рамки и зеркала увеличивает размеры системы и вносит дополнительный момент инерции. Увеличение момента инерции системы ограничивает ее оыстродействие.

Указанные недостатки осооенно существенны для осциллографических гальванометров.

Целью изобретения является миниатюризация и улучшение динамических характеристик системы.

Для этого активные части витков рамки полностью или частично помещены внутри зеркала в каналах, параллельных оси вращения и вскрытых со стороны ооковых граней зеркала.

10 На фиг. 1 изображена подвижная система зеркального гальванометра; на фиг. 2 — то хке, сечение по А — А.

Подвижная система содержит зеркало 1 с каналами 2, параллельными оси вращения 8, 15 и которых помещены активные части витков рамки 4. Растяжки 5 связывают подвижную систему с неподвижными опорами любым известным способом и создают противодействующий момент.

20 Такое решение позволяет свести к минимуму гсометрические размеры и момент инерции подвижной системы, улучшить ее ур авновешенность и динамические характеристики.

25 Предлагаемая система, кроме зеркальных гальванометров, может быть использована в других электроизмерительных приборах со

cBcT0BbIM отсчетом, а также B приборах, отклоняющих световой луч под воздействием

80 электрического тока, 277929

Предмет изобретения

2

) иг!

9 иг 2

Составитель Т. И. Веремейкииа

Редактор А. B. Корнеев Тскред 3. И. Тарвненко Корректор Л. Л. Евдонов

Заказ 3211)17 Ти1иж 480 Подписное

1111И11ПИ Ксмитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Рауьнская наб., д. 4i5

Ти по тра фия, п р. Са ну нова, 2

Подвижная система зеркального гальванометра, преимущественно осциллографического, содержащая рамку и зеркало в виде прямоугольной пластины со сквозными каналами, отличаюи1аяся тем, что, с целью мипиатюризации и улучшения динамических характеристик системы, активные части витков рамки полностью или частично помещены внутри зеркала в каналах, napaëëåëüíû÷ оси вращения и вскрытых со стороны боковых граней зеркала.
