277930

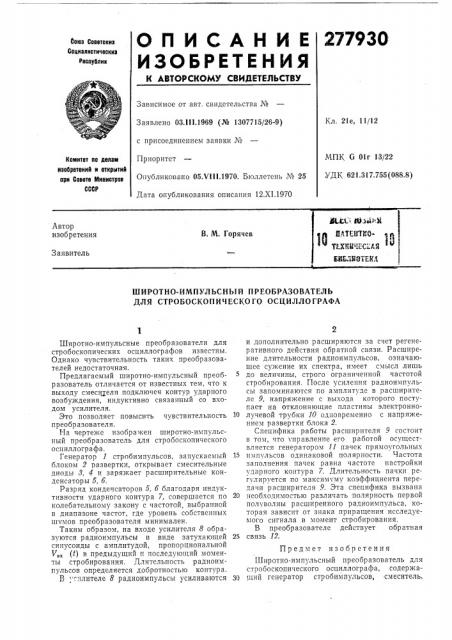

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советокна

Социалкстнчеокна

Республик

Зависимое от авт. свидетельства №

Кл. 21е, 11/12

Заявлено 03.1!11969 (№ 1307715/26-9) с присоединением заявки №

Приоритет

Опубликовано 05Х1II.1970. Бюллетень № 25

Дата опубликования описания 12.XI.1970

МПК G Olr 13/22

УДК 621,317.755 (088.8) Комитет по делам иаобретений и открытий арн Совете Министров

СССР

ШИРОТНО-ИМПУЛЬСНЫЙ ПРЕОБРАЗОВАТЕЛЬ

ДЛЯ СТРОБОСКОПИЧЕСКОГО ОСЦИЛЛОГРАФА

Широтно-импульсные преобразователи для стробоскопических осциллографов известны.

Однако чувствительность таких преобразователей недостаточная.

Предлагаемый широтно-импульсный преобразователь отличается от известных тем, что к выходу смесителя подключен контур ударного возбуждения, индуктивно связанный со входом усилителя.

Это позволяет повысить чувствительность преобразователя.

На чертеже изображен широтно-импульсный преобразователь для стробоскопического осциллографа.

Генератор 1 стробимпульсов, запускаемый блоком 2 развертки, открывает смесительные диоды 8, 4 и заряжает расширительные конденсаторы 5, б.

Разряд конденсаторов 5, б благодаря индуктивности ударного контура 7, совершается по колебательному закону с частотой, выбранной в диапазоне частот, где уровень собственных шумов преобразователя минимален.

Таким образом, на входе усилителя 8 образуются радиоимпульсы в виде затухающей синусоиды с амплитудой, пропорциональной

V,„(t) в предыдущий и последующий моменты стробирования. Длительность радиоимпульсов определяется добротностью контура.

13 "силителе 8 радиоимпульсы усиливаются и дополнительно расширяются за счет регенеративного действия обратной связи. Расширение длительности радиоимпульсов, означающее сужение их спектра, имеет смысл лишь до величины, строго ограниченной частотой стробирования. После усиления радиоимпульсы запоминаются по амплитуде в расширителе 9, напряжение с выхода которого поступает на отклоняющие пластины электронно1о лучевой трубки 10 одновременно с напряжением развертки блока 2.

Специфика работы расширителя 9 состоит в том, что управление его работой осуществляется генератором 11 пачек прямоугольных

15 ими льсов одинаковой полярности. Частота заполнения пачек равна частоте настройки ударного контура 7. Длительность пачки регулируется по максим му коэффициента передачи расширителя 9. Эта специфика вызвана

20 необходимостью различать полярность первой полуволны расширенного радиоимпульса, которая зависит от знака приращения исследуемого сигнала в момент стробирования.

В преобразователе действует обратная

25 связь 12.

Предмет изобретения

Широтно-импульсный преобразователь для стробоскопического осциллографа, содержа39 щий генератор стробимпульсов, смеситель, 277930

Составитель Илатовский

Техред 3. Н. Таранеико

Редактор Н, H. Вирко

Коррсктор Л. Л. Евдонов

Зака- 3211 18

/ Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-З5, Раушская паб., д. 4(5

Типография, пр. Сапунова, 2

Расширитель, генератор пачек импульсов, блок развертки и усилитель, отличаюший1са тем, что, с целью повышения чувствительности, к выходу смесителя подключен контуг1 ударного возбуждения, индуктивно связанный со входом усилителя.
