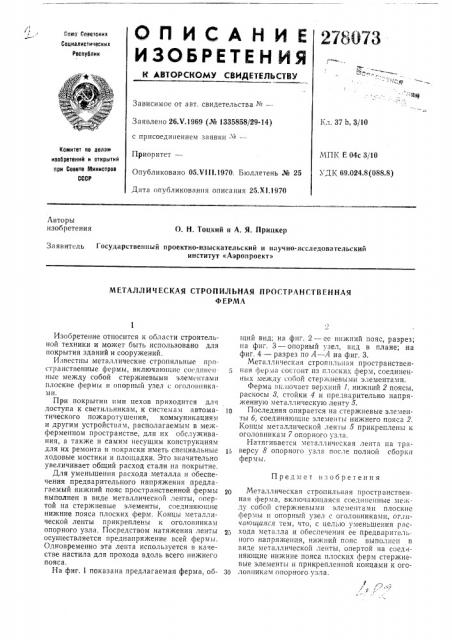

ПИСАНИЕ изоБретИН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Спк«з Спев«сник

Социалистических

Республик Ъ

Зависимое от авт. свидетельства М—

Заявлено 26.Ч.1969 (№ 1335858/29-14) с присоединением заявки . -—

Приоритет—

Опубликовано 05.VI II.1970. Бюллетень № 25

Дата опубликования описания 25.Х1,1970

Кл. 37 b, 3/10

Комитет по делам

МПК Е 04с 3/10

УД1(69.024.8 (088.8) изобретений и открытий при Совете Министров

СССР

Авторы изобретения

О. Н. Тоцкий и А. Я. Прицкер

Заявитель Государственный проектно-изыскательский и научно-исследовательский институт «Аэропроект»

МЕТАЛЛИЧЕСКАЯ СТРОПИЛЬНАЯ ПРОСТРАНСТВЕННАЯ

ФЕРМА

Предмет изобретения

Изобретение относится к области строительной техники и может быть использовано для покрытия зданий и сооружений.

Известны металлические стропильные пров«ранственнь«е фермы, включающие сопли«нч«5 ные между собой стержневыми элема нтами плоские фермы и опорный узел с оголовниками.

При покрытии ими цехов приходится дл» доступа к светильникам, к системам автоматического пожаротушения, коммуникациям и другим устройствам, располагаемым в межферменном пространстве, для их обслуживания, а также и самим несущим конструкциям для их ремонта и покраски иметь специальные ходовые мостики и площадки. Это значительно увеличивает общий расход стали на покрытие.

Для уменьшения расхода металла и обеспечения предварительного напряжения предлагаемый нижний пояс пространственной фермы выполнен в виде металлической ленты, опертой на стержневые элементы, соединяющие нижние пояса плоских ферм. Концы металлической ленты прикреплены к оголовникам опорного узла. Посредством натяжения ленты осуществляется преднапряжение всей фермы.

Одновременно эта лента используется в качестве настила для прохода вдоль всего нижнего пояса.

На фиг. 1 показана предлагаемая ферма, об- Зо щий вид; на фпг. 2 — ее нижний пояс, разрез; на фиг. 3 — опорный узел, вид в плане; на фиг, 4 — разрез по А — А на фиг. 3.

Металлическая стропильная пространственная фср«а состоит пз плоских ферм, соединен««b«x между собой стержневыми элементами.

Ферма в« л«очает верхний /, нижний 2 поясы, раскосы 8, стойки 4 и предварительно напряженную металлическую ленту б.

Последняя опирается на стержневые элементы 6; соединяющие элементы нижнего пояса 2.

Концы металлической ленты 5 прикреплены к оголовникам 7 опорного узла.

Натягивается металлическая лента на траверсу 8 опорного узла после полной сборки фермы.

Металлическая стропильная пространственная ферма, включающаяся соед««иештые между собой стержневь«пш элементами плоские фермы и опорный узел с оголовникамп, отлачаюи«аясл тем, что, с целью уменьшения расхода металла и обеспечения ее предварительного напряжения, нижний пояс выполнен в виде металлической ленты, опертой на соед«няющие нижние пояса плоских ферм стержневые элементы и прикрепленной концами к огологп«икам опорного узла.

278073 Риг.2

9иг 9

Составитель 3. Зеленина

Редактор А. В, Просвирни Техред Л. Я. Левина Корректор Л. Л. Евдонов

Заказ 2240/17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография ВДНХ СССР
