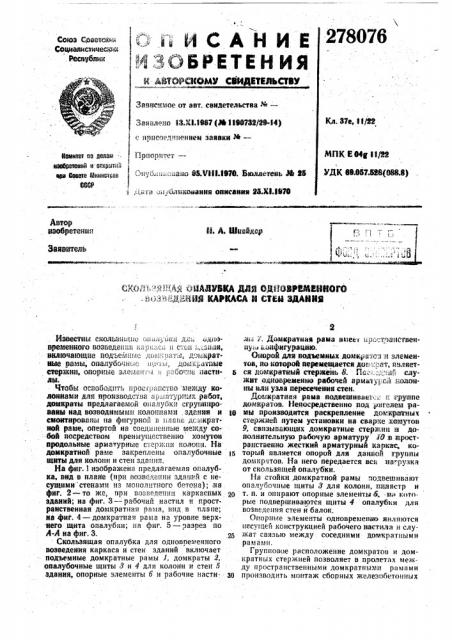

:.. ii И С А Н И Е 4:ЗОБРЕТЕН ИЯ и АВТОРСКОМУ СВИДВТИЛЬСТВУ

Зависимое от авт. свидетельства Й—

Кл. ЗУе, 13/22

Заявлено 13.ИЛ967 (Jlh 1199732/29-14) с присоединением заявки ЭЙ—

1."риоритет

Оиуйлпыыано 05.Ч111Л970. Ьюллетеиь В 26

1 .( . 1,ата »i„, áësêoíàíè!a описания 23.И.1970

МПК Е 042 l l/22

УДК 69.0ВПИВ(663.8) ЙЙВПО ЯО ДМВИ

Й866риаавй 8 Откдыпй ерв Вввага Naaaaigoa

66GP

Автор изобретения

И. A. И3пвядер Я(). ф";,;- фу i „!. Ф ДЦДЛЯфф ДДЯ СЩ1Щ®фффЩЯЯоф ©

- В(33.й.- .;ф ".ЯИЯ ЩАРЩАСА И l!:Tf Q ЗДАНИЯ

Известны скользящие эппл, Йки дл : одновременного возведения кцызс;-. и стен . .„.,:-нппя, зклвчающие нодьемпыс,if,ñiü!! Иа ы, дзмкратHh38 рамы, опалубочнь1(-; пу i ы„доме,а гпые стержни опорные элел1еп1 я:" ;:!QG "..ú насти- ь

ЯЫ.

Чтобы освободить просгряпство между коловйами для производства арлатурпых работ, домкраты предлагаемой опалубки сгруппиро. папы над возводимыми колопнами .здания и цу смонтированы па фигурной и плане дсл1кратопертой на соедипенпые между бой посредством преимущественно хомутов продольные арматурные стержпи колонн, На домкратной раме закреплены опалубочные ls щиты для колонн и стен здапия, На фиг. 1 изображена предлагаемая опалубка, вид в плане (при возведении зданий с несущими стенами из мополптного бетона);:на фиг. 2 — то же„при возведепнн каркасных 2п зданий; на фиг. 3 — рабочий настил и пространственная домкратная рама, вид в плане; иа фиг. 4 — домкратная рама на уровне верхнего щита опалубки; на фиг. 5 — разрез по

А-А на фиг. 3.

Скользящая опалубка для одновременного возведении каркаса и стен зданий включает подъемные домкратные рамы 1, домкраты 2, опалубочные щиты 8 и 4 для колонн и стен 5 здания, опорные элементы о и рабочие насти. зо

2 лы У. Йомкратиая рама имее цы т. ипственну коифигурацив

Опорой для подъемных домкратоз и элементов, но которой перемещается до :." рат, является домкратиый стержень 8. Йсс .="„. :.и": служит одновременно рабочей армату).:ой жолояны нли узла пересечения стен.

Домкратпая рама подвещнваю: ". к:гууппе домкратов. Непосредственно под уигелеы уамы производится раскрепление домкратных стержней путем установки на сварке хомутов

У, связывающих домкратные стержни и дополнительную рабочую арматуру 3О в аространственио жесткий арматурный каркзс, который является опорой для даниой в.руппы домкратов, На него передается вся па-".руэка от скользящей опалубки.

На стойки домкратной рамы подвешивают опалубачпые щиты 3 для колони, пилястр н т. п. и опирают опорные элементы 6. нз которые подвершиваются щиты 4 опалубки для воэведения стен и балок.

Опорные элементы одновременно являются несущей конструкцией рабочего настила и служат связью между соседними домкратнымн рамами.

Групповое расположение домкратов и домкратных стержней позволяет в пролетах между пространственными домкратными рамами производить монтаж сборных железобетонных

278076

3 балок, . перегородок, арматурных каркасов ит.д.

Благодаря креплению. группы подъемных домкратов 2 к домкратной раме происходит усреднение нагрузки, приходящейся на отдельный домкрат, и синхронность работы отдельных групп домкратов, расположенных на соседних домкратных рамах..

Синхронность подъема по высоте отдельных групп домкратов и вертикальность возведения

: конструкций стен, колонн и т, д. обеспечивается автоматическими регуляторами подъема.

По мере подъема скользящей опалубки производится наращивание домкратных стержней и дополнительной рабочеи арматуры, установка хомутов, армирование монолитных конструкций или монтаж сборных железобетонных конструкций, укладка бетона. Затем техноло4 гический цикл производства работ повторяется.

Предмет изобретения

Скользящая опалубка для одновременного возведения каркаса И стен здания, включающая подъемные домкраты, домкратные рамы, опалубочные щиты, домкрвтные стержни, Ip опорные элементы и рабочие настилы, отличаюи аяся тем, что, с целью освобождения пространства между колоннами для производства арматурных работ, ее домкраты сгруппированы над возводимыми колоннами здания. и

15 смонтированы на фигурной в плане домкратной раме, опертой на соединенные между собой посредством преимущественно хомутов продольные арматурные стержни колонн, при этом на домкратной раме закреплены опалу20 бочные щиты для колонн и стен здания.

278076

Фиг 5, Составитель И. Калмыкова

Техред Л. Я. Левина Корректор Л. Л. Евдюнов

Редактоо В. Смирягииа
