Реферат

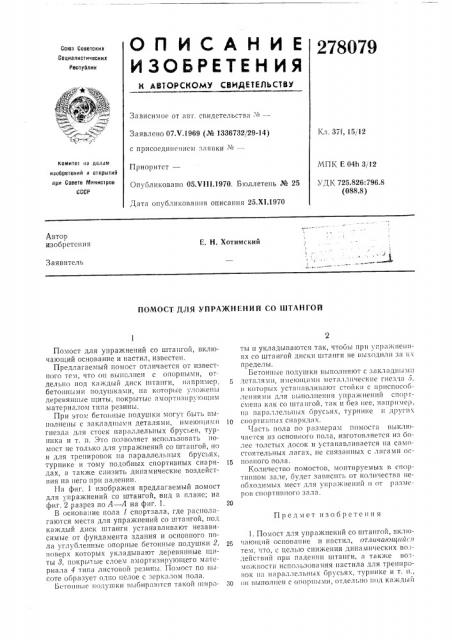

ОПИСАНИЕ

ИЗОЬ ЕтЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

278079

Союз Советских

Социалистических

Республик

<.< ъ

Зависимое от явт. свидетельства " - —

Заявлено 07.Ч.1969 (№ 1336732/29-14)

С ПРИСОЕДИПЕПИЕМ ЗЛЯВКИ Гав

Приоритет—

Опубликовано 05.ЧН1.1970. Бюллетень № 25

Дата опубликоваш3я описания 25.XI.1970

Кл. 37f, 15j12

I30MH3I.3 по делdM

МПК E 04h 3 12

УДК 725.826:796.8 (088.8) иаобре<ений и открытий при Совете Министров

СССР

Автор изобретения

Е. Н. Хотимский

Заявитель

ПОМОСТ ДЛЯ УПРА)КНЕНИЙ СО ШТАНГОЙ

Помост для упражнений со штангой, включающий основание и настил, известен.

Предлагаемый помост отличается от известпого тем, что оп выполнен с опоршями, отдельно под клждь1й диск штанги, например, бетош1ыми подушками, па которые уложены деревянные щиты, покрытые лмортизпру<03цпм материалом типа резины.

При зтох; бето1<нь<е подушки могут быть выполнены с закладш.113.и деталями, имеющими

3чlåçä 3 для стоек параллельных брусьев, турника и т. п. 3Т0 позволяет использовать помост пе только для упражпепий со штапгой, но и для тренировок па параллельных брусьях, турнике и тому подобных спортивных снарядах, а также спизить динамические воздействия на пего при падении.

1la фиг. 1 изображен предлагаемый помост для упражнений со штангой, вид в плане; ня фиг. 2 разрез по А — А на фиг. 1.

В основа:1ие пола спортзала, где располагаются места для упражнений со штангой, под каждый диск штанги устанавливают независимые от фундамента здания и основного пола углублепныс опорные бетонные подушки 2, поверх которых укладывают деревянные щиты 7, покрь<тые слоем амортизирующего материала 4 типа листовой резины. Помост по высоте образует одно целое с зеркллом пола.

Бето<<пые подушки 131,1<733р<31<лся такой шпроты и укладываются так, чтобы прп упражнениях со штангой диски штанги не 13»lxnZIIлп зя пх пределы.

Бетонные подушки выполняют с закладным<1

5 деталями, и»еющllми метлллпческпе гнезда 7, l3 которых уcTЯ13 113ЛИ13яloT cTОЙIиспособ>— лениями для выполнения упражнений спортсмена кяк со штангой. тлк и без пее, например, 13Я параллельных брусьях, турнике и други .

1О с33ортивпых снарядах. 1асть пола по размерам помоста выключается пз основ3юг0 пола, изготовляется из более толстых досок и устя33авли13яется па самостоятельных лагах, не связанных с ллгамп ос15 повпого полЯ.

Количество помостов, монтируемых в cnopTнвпом зале, будет зависпть от количества необходимых мест для упражнений и от рлзмеров спортивного зала.

Предмет изобретения

1. Помост для упражнений со штангой, включлющий осповяпие и настил, отлича<ощпй < » тем, что, с целью снижения динамических во:— действий при падении штанги, л также возможности использования настила для тренировок пл параллельных брусьях, турнике и т. и., 30 оп выполнен с опорными, отдельно п<3д каждый

278079

Фиг 1

У Z АА

Фиг Z

Составитель Л. Старосельская

Редактор А. В. Просвирии Текред Л. Я. Левина Корректор Л. Л. Евдонов

Заказ 2240/9 Тираж 480 Подписи зе

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография ВДНХ СССР диск штанги, например, бетонными подушками, на которые уложены деревянные щиты, по. крытые аммортизпрующим материалом типа резины.

2. Помост по п. 1, отличающийся тем, что бетонные подушки выполнены с закладными деталями, имеющими гнезда для стоек параллельных брусьев, турника и т. п.
