Реферат

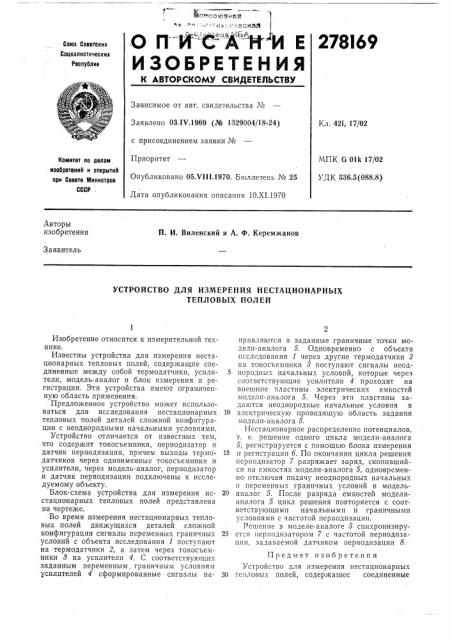

,О П- И-С А Н И Е

ИЗОБРЕТЕНИЯ

278I69

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 03. IV.1969 (№ 1329004/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.VII I,1970. Бюллетень № 25

Дата опубликования описания 10.XI.1970

Кл. 421, 17/02

МПК G 011< 17 02

УДК 536.5(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

П. И. Виленский и А. Ф. Керемжанов

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НЕСТАЦИОНАРНЫХ

ТЕПЛОВЫХ ПОЛЕЙ

Изобретение относится к измерительной технике.

Известны устройства для измерения нестационарных тепловых полей, содержащие соединенные между собой термодатчики, усилители, модель-аналог и блок измерения и регистрации. Эти устройства имеют ограниченную область применения.

Предложенное устройство может использоваться для исследования нестационарных тепловых полей деталей сложной конфигурации с неоднородными начальными условиями.

Устройство отличается от известных тем, что содержит токосъемники, периодизатор и датчик периодизации, причем выходы термодатчиков через одноименные токосъемники и усилители, через модель-аналог, периодизатор и датчик периодизации подключены к исследуемому объекту.

Блок-схема устройства для измерения нестационарных тепловых полей представлена на чертеже.

Во время измерения нестационарных тепловых полей движущихся деталей сложной конфигурации сигналы переменных граничных условий с объекта исследования I поступают на термодатчики 2, а затем через токосъемники 8 на усилители 4. С соответствующих заданным переменным. граничным условиям усилителей 4 сформированные сигналы направляются в заданные граничные точки модели-аналога 5. Одновременно с объекта исследования 1 через другие термодатчики 2 на токосъемники 8 поступают сигналы неоднородных начальных условий, которые через соответствующие усилители 4 проходят на внешние пластины электрических емкостей модели-аналога 5. Через эти пластины задаются неоднородные начальные условия в

10 электрическую проводящую область задания модели-аналога 5.

Нестационарное распределение потенциалов, т. е. решение одного цикла модели-аналога

5, регистрируется с помощью блока измерения

15 и регистрации б. По окончании цикла решения периодизатор 7 разряжает заряд, скопившийся на емкостях модели-аналога 5, одновременно отключая подачу неоднородных начальных и переменных граничных условий в модель20 аналог 5. После разряда емкостей моделианалога 5 цикл решения повторяется с соот. ветствующими начальными и граничными условиями с частотой периодизации.

Решение в моделе-аналоге 5 синхронизиру25 ется периодизатором 7 с частотой периодизации, задаваемой датчиком периодизации 8.

Предмет изобретения

Устройство для измерения нестационарных

ЗО тепловых полей, содержащее соединенные

278169

Составитель Г. К. Сорокин

Редактор Т. Орловская Техред А. А. Камышникова Корректор Т. А. Уманец

Заказ 3190/15 Тнрагк 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 между собой термодатчики, усилители, модель-аналог и блок измерения и регистрации, отличающееся тем, что, с целью расширения функциональных возможностей, оно содержит токосъемники, периоднзатор и датчик периодизации, причем выходы термодатчиков через одноименные токосъемники и усилители, через модель-аналог, периодизатор и датчик периодизации подключены к исследуемому

5 объекту.
