Реферат



1 иg тд ол

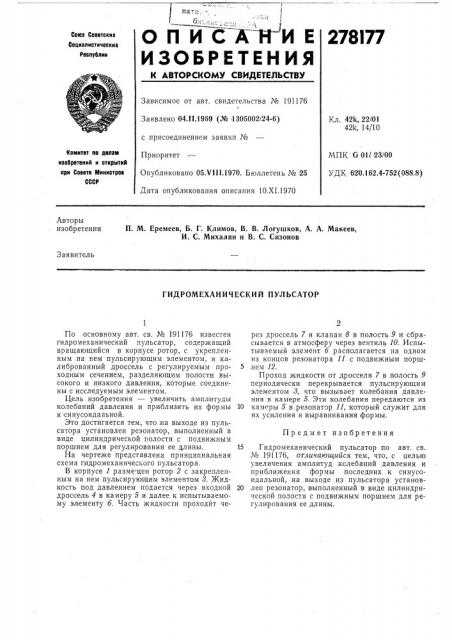

ОЛ И САНИ Е

ИЗОБРЕТЕН ИЯ

278177

Союз Советски»

Социалистически»

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 191176

Заявлено i04.1!.1969 (№ 1305002/24-6) с присоединением заявки №

Приоритет

Опубликовано 05.Ч111.1970. Бюллетень № 25

Кл. 42k, 22/01

42k, 14/ 10

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

МПК О Oll 23/00

УДК 62 0.162,4-752 (088,8) Дата опубликования описания 10.XI.1970

Авторы изобретения

П. М. Еремеев, Б. Г; Климов, В. В, Логушков, А. А. Макеев, И, С. Михалин и В, С. Сизонов

Заявитель

ГИДРОМЕХАНИЧЕСКИЙ ПУЛЬСАТОР

Предмет изобретения

По основному авт. св. № 191176 известен гидромеханический пульсатор, содержащий вращающийся в корпусе ротор, с укрепленным на нем пульсирующим элементом, и калиброванный дроссель с регулируемым про- 5 ходным сечением, разделяющим полости высокого и низкого давления, которые соединены с исследуемым эле лентом.

Цель изобретения — увеличить амплитуды колебаний давления и приблизить их формы 10 к синусоидальной.

Это достигается тем, что,на выходе из пульсатора установлен резонатор, выполненный в виде цилиндрической полости с подвижным поршнем для регулирования ее длины. 15

На чертеже представлена принципиальная схема гидромеханического пульсатора.

В корпусе 1 разме:цен ротор 2 с закрепленным на нем пульсирующим элементом 8. Кидкость под давлением подается через входной 20 дроссель 4 в камеру 5 и далее к испытываемому элементу б. Часть жидкости проходит че2 рез дроссель 7 и клапан 8 в полость 9 и сбрасывается в атмосферу через вентиль 10. Испытываемый элемент б располагается на одном из концов резонатора 11 с подвижным порш,нем 12.

Проход жидкости от дросселя 7 в полость 9 периодически перекрывается пульсирующим элементом 3, что вызывает колебания давления в камере б. Эти колебания передаются из камеры б в .резонатор 11, который служит для их усиления и выравнивания формы, Гидромеханический пульсатор по авт. св. № 191176, отличающийся тем, что, с целью увеличения амплитуд колебаний давления и приближения формы последних к синусоидальной, .на выходе из пульсатора установлен резонатор, выполненный в виде цилиндрической полости с подвижным поршнем для регулирования ее длины, 278177

Составитель Н. Силаева

Редактор В. Фельдман Техред А. А. Камышникова Корректор Т. А. Уманец

;э аказ 3191/9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2
