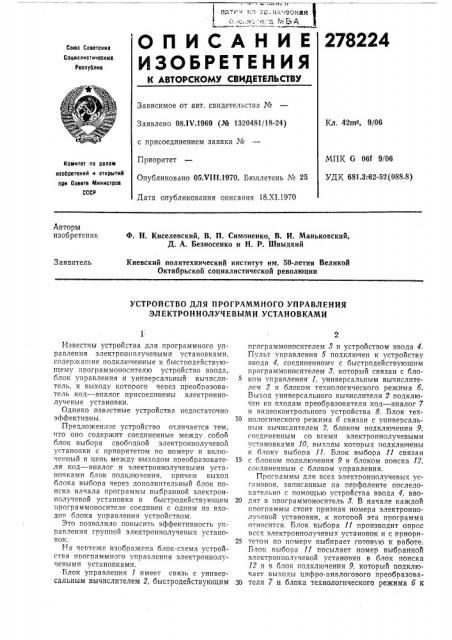

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

278224

Союз Соеетскик

Социалистические

Респу0лик

Зависимое от авт. свидетельства №

Заявлено 08.1Ч.!969 (№ 1320481/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.ЧШ.1970. Бюллетень № 25

Дата опубликования описания 18.XI.1970

Кл. 42m>, 9 06

МПК G 06f 9/06

УДК 681.3:62-52 (088.8) Комитет по делам изобретений и открытий при Сосете Министрое

СССР

Авторы изобретения

Ф. Н. Киселевский, В. П. Симоненко, В. И. Маньковский, Д. А. Безиосеико и Н. Р. Швыдкий

Киевский политехнический институт им. 50-летия Великой

Октябрьской социалистической революции

Заявитель

УСТРОЙСТВО ДЛЯ ПРОГРАММНОГО УПРАВЛЕНИЯ

ЭЛЕКТРОННОЛУЧЕВЫМИ УСТАНОВКАМИ

Известны устройства для программного управления электроннолучевыми установками, содержащие подключенные к быстподействующему программоносителю устройство ввода, блок управления и универсальный вычислитель, к выходу которого через преобразователь код — аналог присоединены электроннолучевые установки.

Однако известные устройства недостаточно эффективны.

Предложенное устройство отличается тем, что оно содержит соединенные между собой блок выбора свободной электроннолучевой установки с приоритетом по номеру и включенный в цепь между выходом преобразователя код — аналог и электроннолучевыми установками блок подключения, причем выход блока выбора через дополнительный блок поиска начала программы выбранной электроннолучевой установки в быстродействующем программоносителе соединен с одним из входов блока управления устройством.

Это позволило повысить эффективность управления группой электроннолучевых установ от<.

На чептеже изображена блок-схема устройства программного управления электроннолучевыми установками.

Блок управления 1 имеет связь с универсальным вычислителем 2, быстродействующим программоносителем 8 и устройством ввода 4.

Пульт управления 5 подключен к устройству ввода 4, соединенномч с быстродействующим программоносителем 8, который связан с блоком управления 1, универсальным вычислителем 2 и блоком технологического режима б.

Выход универсального вычислителя 2 подключен ко входам преобразователя код — аналог 7 и видеоконтрольного устройства 8. Блок тех10 нологического режима б связан с универсальным вычислителем 2, блоком подключения 9, соединенным со всеми электроннолучевыми установками 10, выходы которых подключены к блоку выбора 11. Блок выбора 11 связан

iS с блоком подключения 9 и блоком поиска 12, соединенным с блоком управления.

Программы для всех электроннолучевых усгановок, записанные:a перфоленте последовательно с помощью устройства ввода 4, вво20 дят в программоноситель 8. В начале каждой ппограммы стоит признак номера электроннолучевой установки, K котовой эта программа относится. Блок выбора 11 производит опрос всех электроннолучевых установок и с приори25 тетом по номер выбирает готовую к работе.

Блок выбора 11 посылает номер выбранной электроннолучевой установки в блок поиска

12 и в блок подключения 9, который подключает выходы цифро-аналогового преобразовано теля 7 и блока технологического режима б к

278224

t (Составитель А. Маслов

Редактор Л. А. Утехина Техред А. А. Камышникова Корректоры: E. Ласточкина и В, Петрова

Заказ 3209(8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, уК-35, Раушская наб„д. 4/5

Типография, пр. Сапунова, 2 выоранной электроннолучевой установке. Блок поиска 12 производит поиск начала программы выбранной электроннолучевой установки, для чего переключает блок управления 1 в режим чтения информации из программоносителя 3. Блок поиска 12 производит также расшифровку считанной информации и при нахождении признака номера электроннолучевой установки, которая была выбрана блоком выбора ll, выключает режим считывания.

В дальнейшем устройство для программного управления работает по сигналу блока управления 1 в соответствии с программой. После выполнения программы для выбранной электроннолучевой установки устройство управления 1 включает блок подключения 9 в режим опроса электроннолучевой установки и выбора с приоритетом по номеру электроннолучевой установки, готовой к работе. Затем цикл работы повторяется.

В случае, если все электроннолучевые установки не готовы к работе с устройством программного управления, блок выбора 11 посылает через устройство поиска 12 в блок управления 1 сигнал о неготовности к работе. Блок управления 1 переключает устройство программного управления в режим ожиданий.

При появлении готовой к работе электроннолучевой установки цикл работы повторяется.

Предмет изобретения

Устройство для программного управления электроннолучевыми установками, содержащее подключенные к быстродействующему программоносителю устройство ввода, блок уп10 равления и универсальный вычислитель, к выходу которого через преобразователь код— аналог присоединены электроннолучевые установки, отличающееся тем, что, с целью повышения эффективности при управлении груп15 пой электроннолучевых установок, оно содержит соединенные между собой блок выбора свободной электроннолучевой установки с приоритетом по номеру и включенный в цепь между выходом преобразователя код — аналог и

20 электроннолучевыми установками блок подключения, причем выход блока выбора через дополнительный блок поиска начала программы выбранной электроннолучевой установки в быстродействующем программоносителе соединен с одним из входов блока управления устройством,
