Реферат

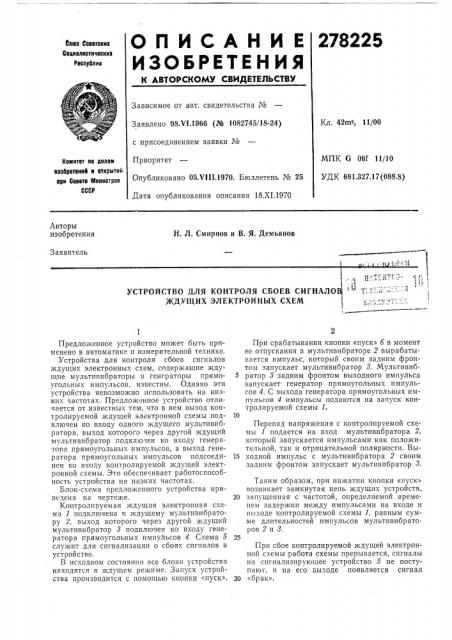

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюа Сенатский

Ссциакистическиа

Республик

Зависимое от авт. свидетельства №

Кл. 42птз, 11/00

Заявлено 08.Ч!.1966 (№ 1082745/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.Ч!!!.1970. Бюллетень № 25

Дата опубликования описания 18.XI,1970

МПК G 06! 11/10

УДК 681.327.17 (088.8) Комитет по декам иао0ретений и открытий ори Сосете Министров

СССР

Авторы изобретения

Н. Л. Смирнов и В. Я. Демьянов

Заявитель

: -.т. чч -.„

l;-„:

1..".1. о; :."УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СБОЕВ СИГНАЛОЦ с Т .>!.=- -- - ЖДУЩИХ ЭЛЕКТРОННЫХ СХЕМ

Предложенное устройство может быть применено в автоматике и измерительной технике.

Устройства для контроля сбоев сигналов ждущих электронных схем, содержащие ждущие мультивибраторы и генераторы прямоугольных импульсов, известны. Однако эти устройства невозможно использовать на низких часточах. Предложенное устройство отличается от известных тем, что в нем выход кон Ið0ëèðóåì0é ждущей электронной схемы подключен ко входу одного ждущего мультивибратора, выход которого через другой ждущий мультивибратор подключен ко входу генерагора прямоугольных импульсов, а выход генератора прямоугольных импульсов подсоединен ко входу контролируемой ждущей электронной схемы. Это обеспечивает работоспособность устройства на низких частотах.

Блок-схема предложенного устройства приведена на чертеже.

Контролируемая ждущая электронная схема 1 подключена к ждущему мультивибратору 2, выход которого через другой ждущий мультивибратор 8 подключен ко входу генератора прямоугольных импуЛьсов 4. Схема 5 служит для сигнализации о сбоях сигналов в устройстве.

В исходном состоянии все блоки устройства находятся в ждущем режиме. Запуск устройства производится с помощью кнопки «пус », При срабатывании кнопки «пуск» б в момент ее отпускания в мультивибраторе 2 вырабатывается импульс, который своим задним фронтом запускает мультивибратор 8. Мультивиб5 ратор 8 задним фронтом выходного импульса запускает генератор прямоугольных импульсов 4. С выхода генератора прямоугольных импульсов 4 импульсы подаются на запуск контролируемой схемы 1.

Перепад напряжения с контролируемой схемы 1 подается на вход мультивибратора 2, который запускается импульсами как положительной, так и отрицательной полярности. Вы15 ходной импульс с мультивибратора 2 своим задним фронтом запускает мультивибратор 3.

Таким образом, при нажатии кнопки «пуск» возникает замкнутая цепь ждущих устройств, 20 запущенная с частотой, определяемой временем задержки между импульсами на входе и выходе контролируемой схемы 1, равным сумме длительностей импульсов мультивибраторов 2и 8.

При сбое контролируемой ждущей электронной схемы работа схемы прерывается, сигналы на сигнализирующее устройство 5 не поступают, и на его выходе появляется сигнал

30 «брак».

Предмет изобретения

Устройство для контроля сбоев сигналов ждущих электронных схем, содержащее ждущие мультивибраторы и генератор прямоугольных импульсов, отличающееся тем, что, с целью обеспечения контроля на низких частотах, выход контролируемой ждущей электронной схемы подключен ко входу одного ждущего мульти вибратор а, выход которого через другой ждущий мультивибратор подключен ко входу генератора прямоугольных

5 импульсов, а выход генератора прямоугольных импульсов подсоединен ко входу контролируемой ждущей электронной схемы.
