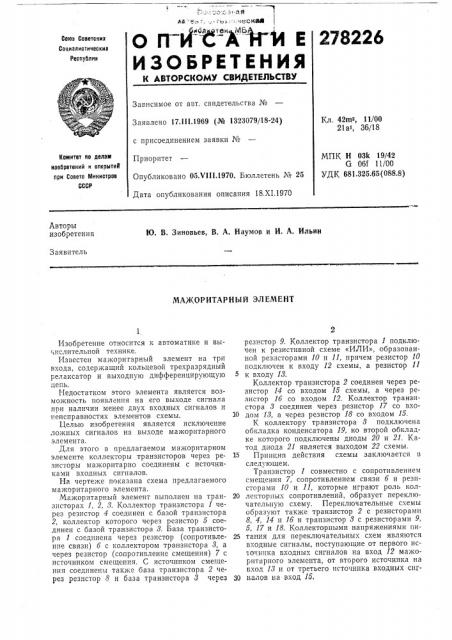

Г. .. з о; о: : Й Я лй е:1,:з- тьл:: ческиее

Q П Е

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 42m>, 11/00

21а1, Зб/18

Заявлено 17.11(.1969 (№ 1323079/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.V111.1970. Бюллетень № 25

Дата опубликования описания 18.XI.1970

Комитет по делом изобретений и открытий при Совете Министров

СССР

МПК Н 03k 19/42

G 06 11/00

УДК 681.325.65 (088.8) Авторы изобретения

Ю. В. Зиновьев, B. А, Наумов и И. А. Ильин

Заявитель

МАЖОРИТАРНЫЙ ЭЛЕМЕНТ

Изооретение относится к автоматике и вычислительной технике.

Известен мажоритарный элемент на три входа, содержащий кольцевой трехразрядный релаксатор и выходную дифференцирующую цепь, Недостатком этого элемента является возможность появления на его выходе сигнала при наличии менее двух входных сигналов и неисправностях элементов схемы.

Целью изобретения является исключение ложных сигналов на выходе мажоритарного элемента.

Для этого в предлагаемом мажоритарном элементе коллекторы транзисторов через резисторы мажоритарно соединены с источниками входных сигналов.

На чертеже показана схема предлагаемого мажоритарного элемента.

Мажоритарный элемент выполнен на транзисторах 1, 2, 8. Коллектор транзистора 1 через резистор 4 соединен с базой транзистора

2, коллектор которого через резистор 5 соединен с базой транзистора 8, База транзистора 1 соединена через резистор (сопротивленпе связи) б с коллектором транзистора 8, а через резистор (сопротивление смещения) 7 с источником смещения. С источником смещения соединены также база транзистора 2 через резистор 8 и база транзистора 8 через резистор 9. Коллектор транзистора 1 подключен к резистивной схеме «ИЛИ», образованной резисторами 10 и 11, причем резистор 10 подключен к входу 12 схемы, а резистор 11 к входу 18.

Коллектор транзистора 2 соединен через резистор 14 со входом 15 схемы, а через резистор lб со входом 12. Коллектор транзистора 8 соединен через резистор 17 со вхо10 дом 18, а через резистор 18 со входом 15.

К коллектору транзистора 8 подключена обкладка конденсатора 19, ко второй обкладке которого подключены диоды 20 и 21. Катод диода 21 является выходом 22 схемы.

15 Принцип действия схемы заключается в следующем.

Транзистор 1 совместно с сопротивлением смещения 7, сопротивлением связи б и резисторами 10 и Il, которые играют роль кол20 лекторпых сопротивлений, образует переключательную схему. Переключательные схемы образуют также транзистор 2 с резисторами

8, 4, 14 и lб и транзистор 8 с резисторами 9, 5, 17 и 18. Коллекторными напряжениями пи25 тания для переключательных схем являются входные сигналы, поступающие от первого uc I0 tHèêà входных сигналов на вход 12 мажоритарного элемента, от второго источника на вход 18 и от третьего источника входных сиг30 палов на вход 15, 278226 лярности.!

Составитель В. Комаров

Редактор T. Орловская Текред А. A. Камышникова Корректоры: Е. Ласточкина и B. Петрова

Заказ 3209/1О Тираж 480 Подписное

ЦНИИПИ Комитета по делам нзооретений и открытий прп Совете Министров СССР

Москва,, К-35, Раушская паб., д. 4!5

Типография, пр. Сапунова, 2 о

Когда на входы 12, И, 15 мажоритарного элемента подаются одновременно два пли трп входных сигнала, то все перекл!Очательп! !е схем ы, соедипеннь,е с помощью сопротивленийй связи в кольцо, получают коллекторнос напряжение питания, в результате чего в этом кольце нач1гнают генерироваться колебания.

Импульсы напряжения, параметры которы:

Определяются псрекгпочательными свойствами 1 ранзисторов и па;1аметрами элементов схемы. с коллектора транзистора д поступают на цепочку, состоящу!о из конденсатора 19 и диода 20, где дифферепциру!Отся, а затем дио.l, 21 пропускает на выход 22 мажоритарного элемента только импульсы положительной поЕсли па входе схемы имеет я только oglII1 сигнал, то коллекторная цепь одной kl3 трех пс1)склlо -!атсльных схем Ilc li03) чает пита1)ия и генерации в кольце не происходит.

5 Неисправность любого элемента схемы в э!0ъ! сл, чае пе может привести I< Возпикповепшо генерации в кол це, а значит,:! к появлен«ю 112 выходе 22 ложного сигнала, Г1редмет изобретения

Мажоритарный элемент на три входа, содержащий кольцевой трехразряд ый релаксатор: выходну!о дифференцирующую цепь, OT.и!Ча!Ои!ийся тем, что, с целью повып1ения надежпост!! работы элемента, коллекторы транзисторов через p0311cTopbl . !!!жбритарно cocjJII нсны с псточнпкамп входных сигналов.
