Реферат

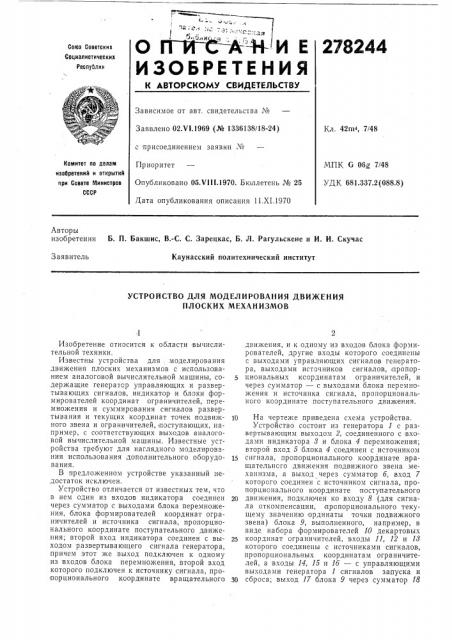

о И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 02.VI.1969 (№ 1336138/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 05.VI I 1.1970. Бюллетень № 25

Дата опубликования описания 11.XI.1970

Кл. 42m4, 7/48

МПК G Обя 7/48

УЛК 681.337.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Б. П. Бакшис, В.-С. С. Зарецкас, Б. Л. Рагульскеие и И. И. Скучас

Заявитель

Каунасский политехнический институт

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ДВИЖЕНИЯ

ПЛОСКИХ МЕХАНИЗМОВ

Изобретение относится к области вычислительной техники.

Известны устройства для моделирования движения плоских механизмов с использованием аналоговой вычислительной машины, содержащие генератор управляющих и развертывающих сигналов, индикатор и блоки формирователей координат ограничителей, перемножения и суммирования сигналов развертывания и текущих координат точек подвижного звена и ограничителей, поступающих, например, с соответствующих выходов аналоговой вычислительной машины. Известные устройства требуют для наглядного моделирования использования, дополнительного оборудования.

В предложенном устройстве указанный недостаток исключен.

Устройство отличается от известных тем, что в нем один из входов индикатора соединен через сумматор с выходами блока перемножения, блока формирователей координат ограничителей и источника сигнала, пропорционального координате поступательного движения; второй вход индикатора соединен с выходом развертывающего сигнала генератора, причем этот же выход подключен к одному из входов блока перемножения, второй вход которого подключен к источнику сигнала, пропорционального координате вращательного движения, и к одному из входов блока формирователей, другие входы которого соединены с выходами управляющих сигналов генератора, выходами источников сигналов, пропорциональных координатам ограничителей, и через сумматор — с выходами блока перемножения и источника сигнала, пропорционального координате поступательного движения.

10 На чертеже приведена схема устройства.

Устройство состоит из генератора 1 с развертывающим выходом 2, соединенного с входами индикатора 8 и блока 4 перемножения; второй вход 5 блока 4 соединен с источником сигнала, пропорционального координате вращательного движения подвижного звена механизма, а выход через сумматор б, вход 7 которого соединен с источником сигнала, пропорционального координате поступательного движения, подключен ко входу 8 (для сигнала откомпенсации, пропорционального текущему значению ординаты точки подвижного звена) блока 9, выполненного, например, в виде набора формирователей 10 декартовых

25 координат ограничителей, входы 11, 12 и И которого соединены с источниками сигналов, пропорциональных координатам ограничителей, а входы 14, 15 и 1б — с управляющими выходами генератора 1 сигналов запуска и

Зо сброса; выход 17 блока 9 через сумматор 18 -" 2782

L соединен со вторым выходом индикатора 8, усилителя 19 и ключевого сумматора 20.

Устройство работает следующим образом.

Сигналом вида (— (1+sinet)) с выхода 2 генератора 1 осуществляется развертка луча индикатора по оси ХХ. Одновременно этот сигнал перемножается в блоке 4 с сигналом, пропорциональным текущей координате вращательного движения подвижного звена виброударного механизма, а сумматор 18 добав- 10 ляет к нему сигнал, пропорциональный текущей координате его поступательного движения. В итоге на экране индикатора 8 электронный луч вычерчивает в виде линии изображение текущего положения подвижного звена Т5 виброударного механизма. На входы блока 9 поступают: на вход 8 — сигнал, тождественный вышесказанному выходному сигналу сумматора 18, на входы 11 и 12 — сигналы, пропорциональные текущим декартовым коорди- 20 натам — ограничителей, на входbI 18 и 14— сигналы, тождественные сигналам на входах

12 и 2, но противоположной полярности, на вход 1б — сигнал вида (— coscot), разрешающий запуск блока 9 лишь в течение одного 25 полупериода процесса развертывания изображения виброударной системы, а на вход 15— сигнал .в виде постоянного напряжения отрицательной полярности, определяющего продолжительность наличия на выходе 17 блока 30

9 сигнала, пропорционального сигналам на входах 11 и 8. В моменты, когда развертывающий сигнал достигает значения сигнала координаты (сигналы на входах 2 и 12 уравновешиваются), усилитель 19 с точной релей- 35 ной характеристикой отпирает ключевой сумматор 20 и на выходе сумматсра 18 получаются напряжения, тождественные напряжениям на входах 11 (ординатам ограничителей). Таким образом, на время, заданное на- 40 пряжением на входе 15 и дополнительными

44-, 4 сигналами сброса, поступающими на входы

18 и 14, в виде точек высвечивается геометрическое расположение ограничителей движения относительно подвижного звена виброударного механизма.

Предмет изобретения

Устройство для моделирования движения плоских механизмов с использованием аналоговой вычислительной машины, содержащее генератор управляющих и развертывающих сигналов, индикатор и блоки формирователей координат ограничителей, перемножения и суммирования сигналов развертывания и текущих координат точек подвижного звена и ограничителей, поступающих, например, с соответствующих выходов аналоговой вычислительной машины, отличающееся тем, что, с целью одновременного обеспечения наглядности и оперативности моделирования динамики виброударных систем, в нем один из,входов индикатора соединен через сумматор с выходами блока перемножения, блока формирователей координат ограничителей и источнике сигнала, пропорционального координате поступательного движения; второй вход индикатора соединен с выходом развертывающего сигнала генератора, причем этот же выход подключен к одному из входов блока перемнохкения, второй вход которого подключен к источнику сигнала, пропорционального координате вращательного движения, и к одному из входов блока формирователей, другие входы которого соединены с выходами управляющих сигналов генератора, выходами источников сигналов, пропорциональных координатам ограничителей, и через сумматор — с выходами блока перемножения и источника сигнала, пропорционального координате поступательного движения.
