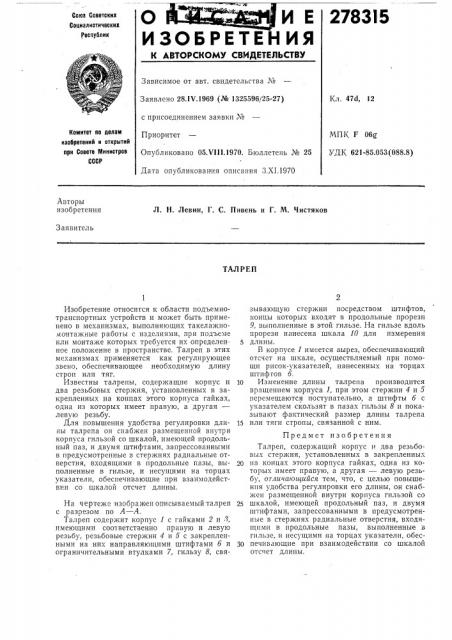

О И Е
ИЗОБРЕТЕН ИЯ
278315
Союз Соеетских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 47d, 12
Заявлено 28.IV.1969 (№ 1325596/25-27) с присоединением заявки №
Комитет по делам изобретений и открытий при Сосете Министрое
СССР
МПК F 06g
УДК 621-85.053 (088.8) Приоритет
Опубликовано 05.VIII 1970. Бюллетень № 25
Дата опубликования описания З.XI.1970
Авторы изобретения
Л. Н. Левин, Г. С, Ливень и Г. М. Чистяков
Заявитель
ТАЛ РЕП
Изобретение относится к области подъемнотранспортных устройств и может быть применено в механизмах, выполняющих такелажномонтажные работы с изделиями, при подъеме или монтаже которых требуется их определенное положение в пространстве. Талреп в этих механизмах применяется как регулирующее звено, обеспечивающее необходимую длину строп или тяг.
Известны талрепы, содержащие корпус и два резьбовых стержня, установленных в закрепленных на концах этого корпуса гайках, одна из которых имеет правую, а другая— левую резьбу.
Для повышения удобства регулировки длины талрепа он снабжен размещенной внутри корпуса гильзой со шкалой, имеющей продольный паз, и двумя штифтами, запрессованными в предусмотренные в стержнях радиальные отверстия, входящими в продольные пазы, выполненные в гильзе, и несущими на торцах указатели, обеспечивающие при взаимодействии со шкалой отсчет длины.
На чертеже изображен описываемый талреп с разрезом по А — А.
Талреп содержит корпус 1 с гайками 2 и 3, имеющими соочветственно правую и левую резьбу, резьбовые стержни 4 и 5 с закрепленными на них направляющими штифтами б и ограничительными втулками 7, гильзу 8, связывающую стержни посредством штифтов, концы которых ьходят в продольные прорези
9, выполненные в этой гильзе. На гильзе вдоль прорези нанесена шкала 10 для измерения
5 длины.
В корпусе 1 имеется вырез, обеспечивающий отсчет на шкале, осуществляемый при помощи рисок-указателей, нанесенных на торцах штиф гов б.
10 Изменение длины талрепа производится вращением корпуса 1, при этом стержни 4 и 5 перемещаются поступательно, а штифты б с указателем скользят в пазах гильзы 8 и показывают фактический размер длины талрепа
lS или тяги стропы, связанной с ним.
Предмет изобретения
Талреп, содержащий корпус и два резьбовых стержня, установленных в закрепленных
20 ца концах этого корпуса гайках, одна из которых имеет правую, а другая — левую резьбу, отличающийся тем, что, с целью повышения удобства регулировки его длины, он снабжен размещенной внутри корпуса гильзой со
2S шкалой, имеющей продольный паз, и двумя штифтами, запрессованными в предусмотренные в стержнях радиальные отверстия, входящими в продольные пазы, выполненные i3 гильзе, и несущпми на торцах указатели, обесч0 печивающие при взаимодействии со шкалой отсчет длины.
