Реферат



278 3I9

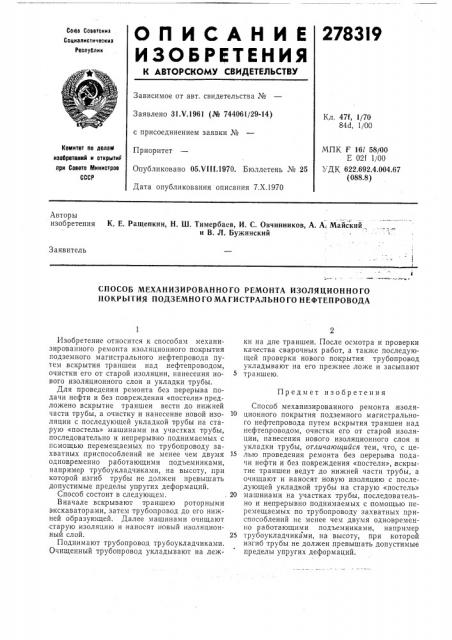

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соаэ Советские

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 31.Ч.1961 (№ 744061/29-14) с присоединением заявки №

Приоритет

Опубликовано 05.ЧШ.1970. Бюллетень № 25

Дата опубликования описания 7.Х.1970

Кл, 47f, 1/70

84d, 1/00

Комитет оо делам изобретений и открытиФ лри Совете Министров

СССР

МПК F 16/ 58/00

Е 02f 1/00

УДК 622.692 4 004 67 (088.8) Авторы изобретения

К. Е. Ращепкин, Н. Ш. Тимербаев, И. С. Овчинников, А. А; Майский и В. Л. Бужинский

Заявитель

СПОСОБ МЕХАНИЗИРОВАННОГО РЕМОНТА ИЗОЛЯЦИОННОГО

ПОКРЫТИЯ ПОДЗЕМНО ГО МАГИСТРАЛЬНОГО НЕФТЕПРОВОДА

Предмет изобретения

Изобретение относится к способам механизированного ремонта изоляционного покрытия подземного магистрального нефтепровода путем вскрытия траншеи над нефтепроводом, очистки его от старой изоляции, нанесения нового изоляционного слоя и укладки трубы.

Для проведения ремонта без перерыва подачи нефти и без повреждения «постели» предложено вскрытие траншеи вести до нижней части трубы, а очистку и нанесение новой изоляции с последующей укладкой трубы на старую «постель» машинами на участках трубы, последовательно и непрерывно поднимаемых с помощью перемещаемых по трубопроводу захватных приспособлений не менее чем двумя одновременно работающими подъемниками, например трубоукладчиками, на высоту, при которой изгиб трубы не должен превышать допустимые пределы упругих деформаций.

Способ состоит в следующем.

Вначале вскрывают траншею роторными экскаваторами, затем трубопровод до его нижней образующей. Далее машинами очищают старую изоляцию и .наносят новый изоляционный слой.

Поднимают трубопровод трубоукладчиками.

Очищенный трубопровод укладывают на лежки на дне траншеи. После осмотра и проверки качества сварочных работ, а также последующей проверки нового покрытия трубопровод укладывают на его прежнее ложе и засыпают

5 траншею.

Способ механизированного ремонта,изоля1О ционного покрытия подземного магистрального нефтепровода путем вскрытия траншеи над нефтепроводом, очистки его от старой изоляции, нанесения нового изоляционного слоя и укладки трубы, отличающийся тем, что, с це15 лью проведения ремонта без перерыва подачи нефти и без повреждения «постели», вскрытие траншеи ведут до нижней части трубы, а очищают и наносят новую изоляцию с последующей укладкой трубы на старую «постель»

20 машинами на участках трубы, последовательно и непрерывно поднимаемых с помощью перемещаемых по трубопроводу захватных приспособлений не менее чем двумя одновременно работающими подъемниками, например

25 трубоукладчиками, на высоту, при которой изгиб трубы не должен превышать допустимые пределы упругих деформаций,
