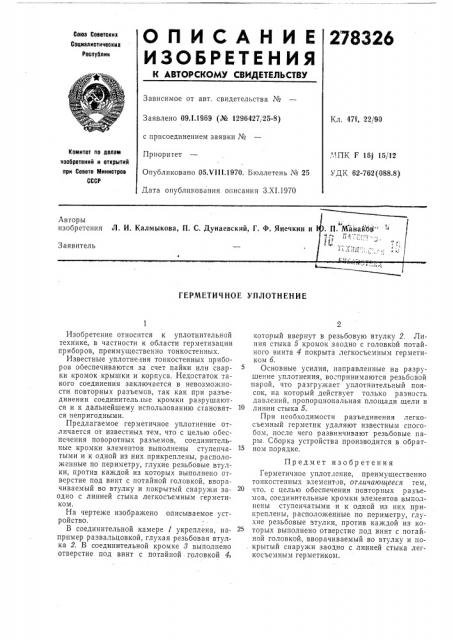

О П И С А Н И Е 278326

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09Л.1969 (№ 1 296427 25-8) с присоединением заявки _#_-.

Приоритет

Опубликовано 05.VI II.1970. Бюллетень № 25

Дата опубликования описания З.XI.1970

Кл. 47f, 22/90

Комитет по делам изобретений н открытий при Совете Министров

СССР .HK Г 16j 15/12

УДК 62-762(088.8) ГЕРМЕТИЧНОЕ УПЛОТНЕНИЕ

Изобретение относится к уплотнительной технике, в частности к области герметизации приборов, преимущественно тонкостенных.

Известные уплотнения тонкостенных приборов обеспечиваются за счет пайки или сварки кромок крышки и корпуса. Недостаток такого соединения заключается в невозможности повторных разъемов, так как при разъединении соединительные кромки разрушаются и к дальнейшему использованию становятся непригодными.

Предлагаемое герметичное уплотнение отличается от известных тем, что с целью обеспечения поворотных разъемов, соединительные кромки элементов выполнены ступенчатыми и к одной из них прикреплены, расположенные по периметру, глухие резьбовые втулки, против каждой из которых выполнено отверстие под винт с потайной головкой, вворачиваемый во втулку и покрытый снаружи заодно с линией стыка легкосъемным герметиком.

На чертеже изображено описываемое устройство.

В соединительной камере 1 укреплена, например развальцовкой, глухая резьбовая втулка 2. В соединительной кромке 8 выполнено отверстие под винт с потайной-головкой 4 который ввернут в пезьбовую втулку 2 Линия стыка 5 кромок*заодно с головкой потайного винта 4 покрыта легкосъемным герметиком 6.

Основные усилия, направленные на разрушение уплотнения, воспринимаются резьбовой парой, что разгружает уплотнительный поясок, на который действует только разность давлений, пропорциональная площади щели в

10 линии стыка б.

При необходимости разъединения легкосьемный герметик удаляют известным спосооом, после чего развинчивают резьбовые пары. Сборка устройства производится в обрат15 ном порядке.

Предмет изобретения

Герметичное уплотнение, преимущественно тонкостенных элементов, отличающееся тем, 20 что, с целью обеспечения повторных разъемов, соединительные кромки элементов выполнены ступенчатыми и к одной из них прикреплены, расположенные по периметру, глухие резьоовые втулки, против каждой из ко25 торых выполнено отверстие под винт с потайной головкой, вворачиваемый во втулку и по. крытый снаружи заодно с линией стыка легкосъемным герметиком.
