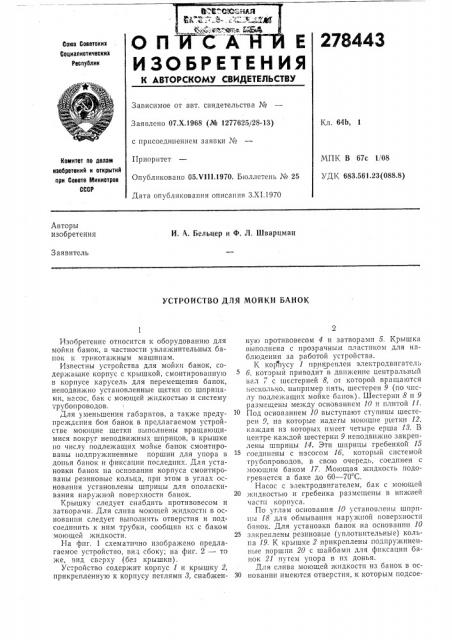

ОПЙСА Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетсиих
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 64b, 1
Заявлено 07.Х.1968 (№ 1277625128-13) с присоединением заявки №
Приоритет
Опубликовано 05.VI11.1970, Бюллетень № 25
Дата опубликования описания З.XI.1970
МПК В 67с 1/08
УДК 683.561.23(088.8) Комитет по делам изобретений и открытий при Совете Министров
ССОР
Авторы изобретения
И. A. Бельцер и Ф. Л, Шварцман
Заявитель
УСТРОЙСТВО ДЛЯ МОЙКИ БАНОК
Изобретение относится к оборудованию для мойки банок, в частности увлажнительных банок к трикотажным машинам.
Известны устройства для мойки банок, содержащие корпус с крышкой, смонтированну:о в корпусе карусель для перемещения банок, неподвижно установленные щетки со шприцами, насос, бак с моющей жидкостью и систему трубопроводов, Для уменьшения габаритов, а также предупреждения боя банок в предлагаемом устройстве моющие щетки выполнены вращающимися вокруг неподвижных шприцов, в крышке но числу подлежащих мойке банок смонтированы подпружиненные поршни для упора в донья банок и фиксации последних. Для установки банок на основании корпуса смонтированы резиновые кольца, при этом в углах основания установлены шприцы для ополаскивания наружной поверхности банок.
Крышку следует снабдить противовесом и затворами. Для слива моющей жидкости в основании следует выполнить отверстия и подcoeQIIHHTb к ним трубки, coo6IIIIIB их с баком моющей
HB фиг, 1 схематично изображено предлагаемое устройство, вид сбоку; на фиг. 2 — то же, зид сверху (без крышки) .
Устройство содержит корпус 1 и крышку 2, прикрепленную к корпусу петлями 3, снабженную противовесом 4 и затворами 5. Крышка выполнена с прозрачным пластиком для наблюдения за работой устройства.
К l
1 есколько, например пять, шестерен 9 (по числу подлежащих мойке <>a»ol<). Шестерни 8 и 9 размещены между основанием 10 п плитой 11.
Под основанием 10 выступают ступицы шестерен 9, на которые надегы моющие щетки 12, каждая из которых имеет четыре ерша 18. В центре каждой шестерни 9 неподвижно закреплены шприцы 14. Эти шприцы гребенкой 15 соединены с насосом 1б, который системой трубопроводов, в свою очередь, соединен с моющим баком 17. Моющая жидкость подогревается в баке до 60 — 70 С.
Насос с электродвигателем, бак с моющей я<идкостью и гребенка размещены в нижней части «орпуса.
По углам основания 10 установлены шприцы 18 для обмывания наружной поверхности банок. Для установки банок на основании 10
25 закреплены резиновые (уплотнительные) кольна 19. К крыш <е 2 прикреплены подпружиненные поршни 20 с шайбами для фиксации банок 21 путем упора в пх донья.
Для слива моющей жидкости из банок в ос30 новании имеются отверстия, к которым подсоегп
Фиг. 1 динепы трубки, ообщенные с баком для моющей жидкости.
Работает устройство следующим образом.
В каждое резиновое кольцо устанавливают вверх дном банку. Закрывают крышку, прижимая банки подпружиненными поршнями, которые упираются в их донья. Включают электродвигатель и насос. Через центральные шприцы 14 разбрызгнвается моющая жидкость, и вращающиеся моющие щетки с ершами очищают банку от загрязнений. Ершами
18 ополаскива.отся наружные поверхности банок.
Предмет изобретения 15
1. Устройство для мойки банок, например увлажнигельных банок к трикотажным машинам, состоящее из корпуса с крышкой, моющих щеток со шприцами, насоса, бака моющей жидкосги, системы трубопроводов, отличаюи1ееся тем, что, с целью уменьшения его габаритов, а также предупреждения боя банок, моющие щетки выполнены вращаю,цимися вокруг неподвижных шприцев, в крышке по числу подлежащих мойке банок смонтированы подпружиненные поршни для упора в донья банок и фиксации последних, а для установки банок на осчовании корпуса смонтированы резиновые кольца, причем в углах основания установлены шприцы для ополаскивания наружной поверхности банок.
2. Устройство по и. 1, отличающееся тем, что крышка снабжена противовесом и затворами.
3. Устройство по п, 1, отличающееся тем, что для слива моющей жидкости в основании имеются отверстия с подсоединенными к ним трубками, сообщенными с баком моющей жидкости.
278443
Фиг.2
