Реферат

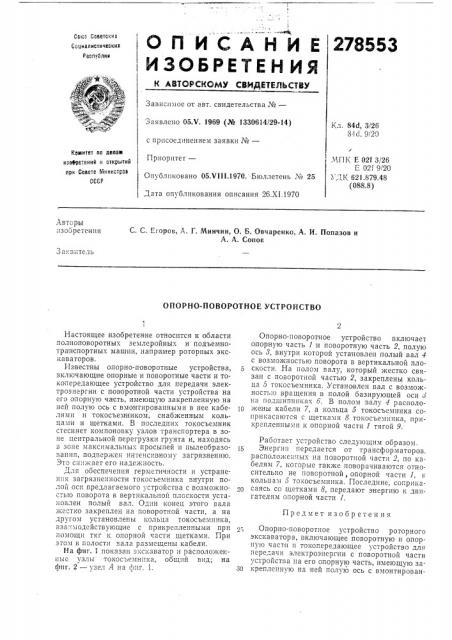

) 1 ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 05.Ч, 1969 (№ 1330614/29-14) Кл. 84d, 3/26

8- d. 9/20 с присоединением заявки №вЂ”

Ковтитет по деваю изобретений н открытий при Совете Министров

СССР

Приоритет—

Ч П Ь; E 02f 3/26

Е 02i 9/20 ЛК 621.879.48 (088.8) I ! Опубликовано 05.Ч111.1970. Бюллетень ¹ 25

Дата опубликования описания 26.XI.1970

Авторы

1зобретения

С, С. Е1оров, А. Г. 1йинчин, О. Б. Овчаренко, А. И. Попазов и

А. A. Сопов ч .з a;:витель

ОПОРHO-ПОВОРОТНОЕ УСТРО ЯСТВО

Предмет изобретения

Настоящее изобретение относится к Области полноповоротных землеройных и подъемнотранспортных машин, например роторных экскаватОрОВ.

Известны опорно-поворотные устройства, включающие опорные и поворотные части и токопередающее устройство для передачи электроэнергии с поворотной части устройства на

его опорную часть, имеющую закрепленную на ней полую ось с вмонтированными в нее кабелямн и токосъемником, снабженным кольцами и щетками. В последних токосъемник стесняет компоновку узлов транспортера в зоне центральной перегрузки грунта и, находясь в зоне максимальных просыпей и пылеобразоp aiIII I, подверисен интенсивнОму загрязнению.

Это с гижает его надежнОсть. ттстя обеспечения герметичности и устранен1гя загрязненности токосъемника внутри no",îé оси предлагаемого устройства с возмо>кностью поворота в вертикальной плоскости установлен полый вал. Один конец этого вала жестко закреплен на поворотной части, а на другом установлены кольца токосъемника, взаимодействующие с прикрепленными при помощи тяг к опорной части щетками. При этом в полости вала размещены кабели.

На tp»I.. 1 показан экскаватор и расположенные узлы токосъемника, общнй вид; на охттг. 2 — узел Л ia ф,II. 1.

Опорно-поворотное устройство включает опорную часть 1 и поворотную часть 2, полую ось 8, внутри которой установлен полый вал 4 с возможностью поворота в вертикальной плоскости. На полом валу, который жестко связан с поворотной частью 2, закреплены кольца 5 токосьемника. Установлен вал с возможностью вращения в полой базирующей оси 8

;а подшипниках 6. В полом валу 4 располоIp жены кабели 7, а кольца б токосъемника соприкасаются с щетками 8 токосъемника, прикрепленными к опорной части 1 тягой 9.

Раоотает ус-,ройство следующим образом.

15 Энергия передается от трансформаторов.

pacnoIoJIIaI . Iых на поворотной части 2, по кабелям 7. которые также поворачиваются относительно не поворотной „опорной части 1, к кольцам о токосъемника. Последние, согрикасаясь со щетками 8, передают энергию к двигателям опорной части 1.

Опорно-поворотное устройство роторного экскаватора, включающее поворотную и опорную части и токопередающее устройство для передачи электроэнергии с поворотной части устройства на его опорную часть, имеющую за30 крепленную на ней полую ось с вмонтирован278553

Фин. 1

Узы Я

Составитель 3. Зеленина

Техрел. А. A. Камышнинова Корректср Л. Л. Евдонов

Редактор А. Просвирни

Заказ 6247 Тираж 480 Поиниснс =

ЦНИИПИ Комитета по делан изобретений и открытий при Совете Министров CCC

Москва, К-35, Раушская наб., д. 4/5

Областная типография Костроиското управления но печати ными в нее кабелями и токосъемником, снабженным кольцами ff щетка.ли, отличающееся тем, что, с целью обеспечения герметичности и устранения загрязнения TOKocúåì÷èêà, внутри полой оси с возможностью поворота в вертикальной плоскости установлен полый вал, один конец которого жестко закреплен на поворотной части, а на другом установлены кольца токосъемника, взаимодейсгвукпцие с прикрепленными посредством тяг к опорной части

5 щетками, причем в полости этого вала размещены каоелн.
