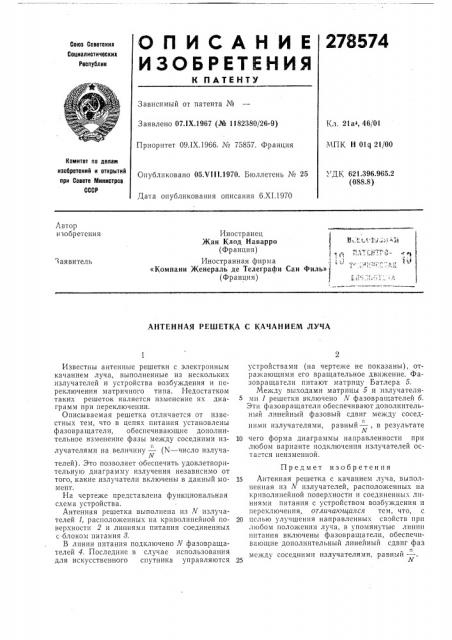

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К П АТЕ НТУ

Союз Советских

Социалистических

Республик

Кл. 21ат, 46/01

МПК Н 01q 21/ОО

Заявлено 07 1Х.1967 (№ 1182380/26-9) Приоритет 09.IX.1966, № 75857. Франция

Комитет по делам изобретений и открытий при Совете Министров

СССР ""ДК, 621.396,965.2 (088.8) Опубликовано 05.VII1.1970. Бюллетень ¹ 25

Дата опубликования описания 6.XI.1970

Автор изобретения

Иностранец

Жан Кпод Наварро (Франция) Иностранная фирма

«Компани Женераль де Телеграфи Сан Филь» (Франция) Заявитель

АНТЕННАЯ РЕШЕТКА С КАЧАНИЕМ ЛУЧА

Зависимый от патента №

Известны антенные решетки с электронным качанием луча, выполненные из нескольких излучателей и устройства возбуждения и переключения матричного типа. Недостатком таких решеток является изменение их диаграмм при переключении.

Описываемая решетка отличается от известных тем, что в цепях питания установлены фазовращатели, обеспечивающие дополнительное изменение фазы между соседними излучателями на величину — (N — число излучаN телей). Это позволяет обеспечить удовлетворительную диаграмму излучения независимо от того, какие излучатели включены в данный момент.

На чертеже представлена функциональная схема устройства.

Антенная решетка выполнена из N излучателей 1, расположенных на криволинейной поверхности 2 и линиями питания соединенных с блоком питания 8.

В линии питания подключено N фазовращателей 4. Последние в случае использования для искусственного спутника управляются устройствами (на чертеже не показаны), отражающими его вращательное движение. Фазовращатели питают матрицу Батлера 5.

Между выходами матрицы 5 и излучателя5 ми 1 решетки включено N фазовращателей 6.

Эти фазовращатели обеспечивают дополнительный линейный фазовый сдвиг между соседними излучателями, равный, в результате

10 чего форма диаграммы направленности при любом варианте подключения излучателей остается неизменной.

Предмет изобретения

15 Антенная решетка с качанием луча, выполненная из N излучателей, расположенных на криволинейной поверхности и соединенных линиями питания с устройством возбуждения и переключения, отличающаяся тем, что, с

20 целью улучшения направленных свойств прп любом положении луча, в упомянутые линии питания включены фазовращатели, обеспечивающие дополнительный линейный сдвиг фаз Д между соседними излучателями, равный—

25 Ф
