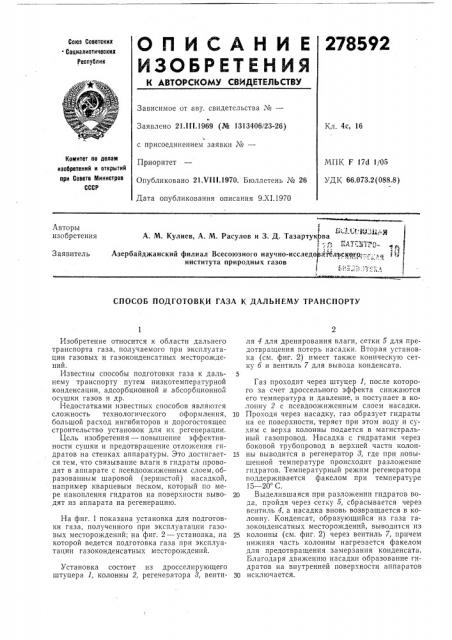

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 21Л1I.1969 (№ 1313406/23-26) Кл. 4с, 16 с присоединением заявки №вЂ”

Приоритет

Опубликовано 21 Vill.1970. Бюллетень № 26

Дата опубликования описания 9.XI.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 17d 1/05

УДК 66.073,2(088.8) ьъ.с тт Я,1-. л11

А. М. Кулиев, А. М. Расулов и 3. Д. Тазартук ва

Азербайджанский филиал Всесоюзного научно-исследо айлъекргр;.:— ;,.;;;,,т 1 т1 института природных газов

1 !

Авторы изобретения

Заявитель

СПОСОБ ПОДГОТОВКИ ГАЗА К ДАЛЬНЕМУ ТРАНСПОРТУ

Изобретение относится к области дальнего транспорта газа, получаемого при эксплуатации газовых и газоконденсатных месторождений.

Известны способы подготовки газа к дальнему транспорту путем низкотемпературной конденсации, адсорбционной и абсорбционной осушки газов и др.

Недостатками известных способов являются сложность технологического оформления, большой расход ингибиторов и дорогостоящее строительство установок для их регенерации, Цель изобретения — повышение эффективности сушки и предотвращение отложения гндратов на стенках аппаратуры. Это достигается тем, что связывание влаги в гидраты проводят в аппарате с псевдоожиженным слоем, образованным шаровой (зернистой) насадкой, например кварцевым песком, который по мере накопления гидратов на поверхности выводят из аппарата на регенерацию.

На фиг. 1 показана установка для подготовки газа, полученного при эксплуатации газовых месторождений; на фиг. 2 — установка, на которой ведется подготовка газа при эксплуатации газоконденсатных месторождений.

Установка состоит из дросселирующего штуцера 1, колонны 2, регенератора 8, вентиля 4 для дренирования влаги, сетки б для предотвращения потерь насадки. Вторая установка (см. фиг. 2) имеет также коническую сетку б и вентиль 7 для вывода конденсата.

Газ проходит через штуцер 1, после которого за счет дроссельного эффекта снижаются его температура и давление, и поступает в колонну 2 с псевдоожиженным слоем насадки.

10 Проходя через насадку, газ образует гидраты на ее поверхности, теряет при этом воду и сухим с верха колонны подается в магистральный газопровод. Насадка с гидратами через боковой трубопровод в верхней части колон15 ны выводится в регенератор 8, где при повышенной температуре происходит разложение гидратов. Температурный режим регенератора поддерживается факелом при температуре

15 — 20 С.

20 Выделившаяся при разложении гидратов вода, пройдя через сетку 5, сбрасывается через вентиль 4, а насадка вновь возвращается в колонну. Конденсат, образующийся из газа газоконденсатных месторождений, выводится из

25 колонны (см. фиг. 2) через вентиль 7, причем нижняя часть колонны нагревается факелом для предотвращения замерзания конденсата.

Благодаря движению насадки образование гидратов на внутренней поверхности аппаратов

30 исключается.

278592

Предмет изобретения

9 иг. 1

Составитель В. Заруцкий

Редактор Н. Л. Корченко Техред А. А. Камышиикова Корректоры; В. Петрова и А. Николаева

Заказ 3!98,3 Тираж 480 Подписное

ЦИ!Р111И Kîìèòåòà по делам изобретений и открытий при Совете Минисгров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ подготовки газа к дальнему транспорту путем охлаждения газа перед поступлением в магистральный газопровод за счет дроссельного эффекта с последующим выделением из него гидратов, отлииаюи1ийся тем, что, с целью повышения эффективности сушки и предотвращения отложения гидратов ° йа стенках аппаратуры, связывание влаги в гидраты проводят в аппарате с псевдоо>киженным слоем, образованным шаровой насадкой, на5 пример кварцевым песком, который по мере накопления гидратов на поверхности выводят из аппарата на регенерацию.
