Реферат

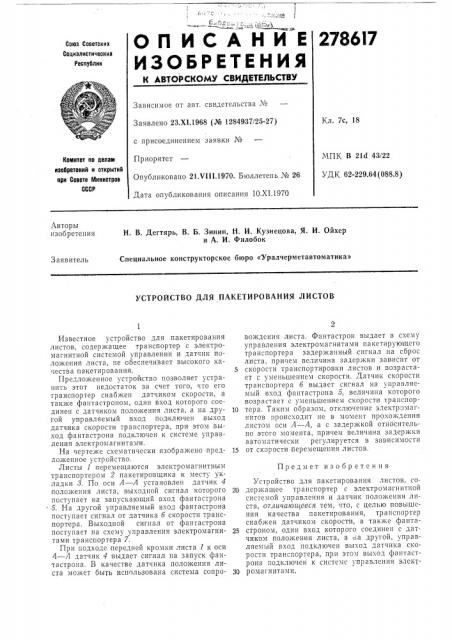

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

278617

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 7с, 18

Заявлено 23.Х1.1968 (№ 1284937/25-27) с присоединением заявки №

Приоритет

МПК В 21d 43/22

УДК 62-229,64 (088,8) Комитет но делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 21Х111.1970. Бюллетень № 26

Дата опубликования описания 10.XI.1970

Авторы изобретения

H В. Дегтярь, В. Б. Зинин, Н. И. Кузнецова, Я. И. Ойхер и А. И. Филобок

Специальное конструкторское бюро «Уралчерметавтоматика»

Заявитель

УСТРОЙСТВО ДЛЯ ПАКЕТИРОВАНИЯ ЛИСТОВ

Предмет изобретения

Известное устройство для пакетирования листов, содержащее транспортер с электромагнитной системой управления и датчик положения листа, не обеспечивает высокого качества пакетирования.

Предложенное устройство позволяет устранить этот недостаток за счет того, что его транспортер снабжен датчиком скорости, а также фаптастроном, один вход которого соединен с датчиком положения листа, а на другой управляемый вход подключен, выход датчика скорости транспортера, при этом выход фантастрона подключен к системе управления электромагнитазги.

На чертеже схематически изображено предложенное устройство.

Листы 1 перемещаются электромагнитным транспортером 2 пакетировщика к месту укладки 8. По оси A — А установлен датчик 4 положения листа, выходной сигнал которого поступает на запускающий вход фантастрона

5. На другой управляемый вход фантастрона поступает сигнал от датчика б скорости транспортера. Выходной сигнал от фантастрона поступает на схему управления электромагнитами транспортера 7, При подходе передней кромки листа 1 к оси

4 — А датчик 4 выдает сигнал на запуск фантастрона. В качестве датчика положения листа может быть использована система сопровождения листа. Фантастрон выдает в схему управления электромагнитами пакетирующсго транспортера задержанный сигнал на сброс листа, причем величина задержки зависит от

5 скорости транспортировки листов и возрастает с уменьшением скорости. Датчик скорости транспортера б выдает сигнал на управляемый вход фантастрона 5, величина которого возрастает с уменьшением скорости транспор10 тера. Таким образом, отключение электромагнитов происходит не в момент прохождения листом оси А — А, а с задержкой относительно этого момента, причем величина задержки автоматически регулируется в зависимости

15 от скорости перемещения листов.

Устройство для пакетирования листов, со20 дергкащее транспортер с электромагнитной системой управления и датчик положения листа, отяичаюгггееея тем, что, с целью повышсния качества пакетирования, транспортер снабжен датчиком скорости, а также фанта25 строном, один вход которого соединен с датчиком поло>кения листа, а на другой, управляемый вход подключен выход датчика скорости транспортера, при этом выход фантастрона подключен к системс управления элект30 ромагнитами, 2786!7
